你真的了解實驗型大氣射流等離子清洗機裝置嗎？
文章導讀：普樂斯在過去的文章內容中給各位詳細介紹了真空等離子表面處理體系與大氣環境射流等離子表面清洗機相關的比較多的知識內容，現在向各位分享的是實驗型大氣環境射流等離子清洗機的相關知識。

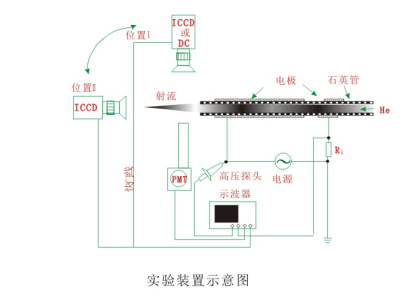

n-TECAPPJ能夠用幾種電極構型形成， 幾種電極構型都有其特點，可是僅僅就等離子體射流這部分來說，卻大體上都沒有很大的區別。現在讓我們就選用Kedzierski等的石英管共軸DBD裝置來與各位深入探討大氣環境射流等離子清洗機的實驗裝置。下面的圖就是裝置結構圖：放電形成于1根空心的石英管內，管內充入一定的氣體（主要為氨氣，根據需用也能為氬氣或別的氣體）,氣體流量由流量計調節，從石英管流出來的氣體可以直接射入實驗室的大氣環境中。

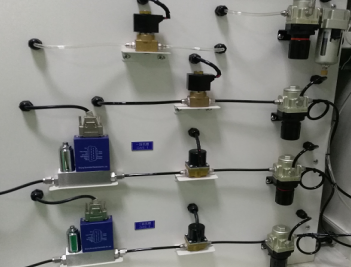

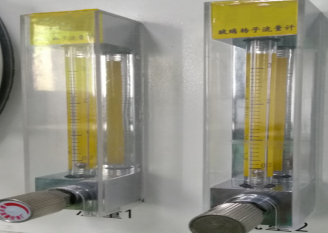

需用表明的是，在大氣射流等離子清洗機的實驗操作過程中曾運用過二種流量計：玻璃管浮子流量計與質量流量計。前面一種比較便宜，但精度不高。此外，這二者所運用的計量單位不同，不能夠直接比較。浮子流量計所用單位為每小時標準升（SLH)，即相等于每小時1L干燥空氣的功效。用于測量氦氣流量時需作修正。本篇所涉及的探討等離子表面清洗機并不要求嚴苛定量的流量統計數據，因此選用的浮子流量計給定的流量都沒有開展如此的修正。質量流量計出廠時，廠家現已應對指定的氣體開展了調節，其給定的統計數據是比較精準的，而且是適用該氣體的。本篇中凡選用質量流量計給定的統計數據都選用L/min(升/分鐘）作為流量單位；而用SLH表示是選用浮子流量計測量的。根據不同的實驗，讓我們選用了不同直徑的石英管，內徑0.2~0.55cm。
用一定寬度（1~10cm)的鋁箔或銅箔卷繞在石英管外組成電極。兩個電極分開適度的距離（2~3cm)，其中之一與高壓電源聯接，另外一個電極接地，組成共軸DBD體系。此文的等離子表面處理系統的探討中主要選用的是1臺頻率17kHz的正弦波電源，電壓幅值的調節范圍0~10kV。對于正弦波電源，此文所稱的電壓值都是指正弦波電壓的幅值。讓我們還選用過別的類型的電源，將在適度的地方用以表明。
實驗中運用了二支光電倍增管（PMT，規格CR131)，PMT組裝在1個暗盒中，其正前方設定了兩個規格為0.1cm×2cm，間隔10cm的間隙，如此能夠限定其只可以“看見”正前方石英管或其延長線上約0.15cm的寬度上放射的光線。放電電流信號通過接地線上串連的采樣電阻Ri獲得，電壓信號則由Tektronix P6015a探頭可以直接從高壓電極接線上獲得。
以上所述PMT的光電流信號以及放電電流、電壓信號都通過1個PD04104B型示波器采集，再通過計算機開展數據處理。實驗選用了ICCD相機或一般數碼相機拍攝等離子體射流的一瞬間或積分圖象，具體拍攝方法與拍攝參數將在適度的地方詳細介紹。實驗中還選用了紋影儀等儀器設備，讓我們也將在必需時再作詳細介紹。
