PCB等離子清洗機是什么?一文講清原理與應用

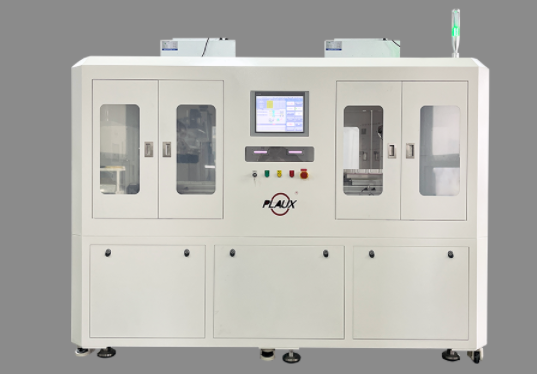

文章導讀： PCB 等離子清洗機是一種干法表面處理設備，通過射頻 / 微波等能量將工藝氣體（氧氣、氬氣、氮氣等）電離為低溫等離子體，利用物理轟擊 + 化學活化雙重作用，實現 PCB 表面清潔、除污與性能改性，是高端 PCB 制造（HDI、柔性板、先進封裝）的核心工藝裝備。
PCB 等離子清洗機是一種干法表面處理設備，通過射頻 / 微波等能量將工藝氣體（氧氣、氬氣、氮氣等）電離為低溫等離子體，利用物理轟擊 + 化學活化雙重作用，實現 PCB 表面清潔、除污與性能改性，是高端 PCB 制造（HDI、柔性板、先進封裝）的核心工藝裝備。
一、核心原理：三重作用機制
等離子體生成密封腔室 / 常壓噴槍中，高頻電場激發工藝氣體電離，形成含高能離子、活性自由基、電子的等離子體（物質第四態），整體呈電中性且充滿活性粒子。
物理轟擊高能離子以千米級速度撞擊 PCB 表面，剝離微米級顆粒物、氧化層、鉆屑，形成納米級粗糙結構，增大表面附著力基礎。
化學活化與分解活性自由基（如?O、?OH）與有機物反應，將油污、膠渣氧化為 CO?、H?O 等揮發性物質排出；同時引入羥基（–OH）、羧基（–COOH）等極性官能團，使表面能從 20–30mN/m 提升至 72mN/m 以上，接觸角從 70° 降至 5° 以下。
二、主流類型與適用場景
三、PCB 制造核心應用（全流程覆蓋）
HDI 板微孔除膠渣激光鉆盲埋孔后，清除孔壁環氧樹脂膠渣與碳化層，解決深寬比 > 15:1 微孔清潔難題，避免沉銅空洞，提升孔壁與鍍銅層結合力（膠渣清除率 > 95%）。
內層線路前處理去除銅面氧化層與有機污染物，微粗化銅面并引入活性基團，提升干膜、阻焊油墨與銅面附著力，減少側蝕、滲鍍?nèi)毕荨?/span>
柔性板 / 剛撓結合板處理活化聚酰亞胺等惰性基材，提升覆蓋膜貼合、油墨印刷、膠水粘接強度，避免彎折時分層開裂；低溫處理（≤60℃）適配熱敏材料。
焊盤終處理（SMT / 封裝）徹底去除焊盤微量殘留與氧化層，提升錫膏鋪展性與潤濕性，BGA 焊接虛焊率降低 80%，鍵合強度提升 35% 以上。
阻焊前清洗清除銅面指紋、油脂、氧化層，增強阻焊油墨附著力，防止脫落、起泡，保障長期可靠性。
四、核心優勢
環保高效：無化學溶劑，零廢水 / 零 VOC 排放，處理時間僅 3–15 秒，適配量產。
無損精準：低溫不損傷基材，可深入通孔、盲孔、狹縫等復雜結構，全方位清潔。
性能躍升：表面能顯著提升，附著力、焊接良率、產品可靠性大幅改善。
五、行業趨勢與價值
隨著 PCB 向高密度、高頻高速、微型化發展，等離子清洗已從傳統剛性板延伸至 Mini LED、汽車電子、5G 通信等高端領域，成為解決惰性材料粘接、微孔清潔等工藝瓶頸的關鍵技術，直接影響產品良率與長期可靠性。
親，如果您對等離子體表面處理機有需求或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
一、核心原理：三重作用機制
等離子體生成密封腔室 / 常壓噴槍中，高頻電場激發工藝氣體電離，形成含高能離子、活性自由基、電子的等離子體（物質第四態），整體呈電中性且充滿活性粒子。
物理轟擊高能離子以千米級速度撞擊 PCB 表面，剝離微米級顆粒物、氧化層、鉆屑，形成納米級粗糙結構，增大表面附著力基礎。
化學活化與分解活性自由基（如?O、?OH）與有機物反應，將油污、膠渣氧化為 CO?、H?O 等揮發性物質排出；同時引入羥基（–OH）、羧基（–COOH）等極性官能團，使表面能從 20–30mN/m 提升至 72mN/m 以上，接觸角從 70° 降至 5° 以下。
| 類型 | 核心特點 | 適用場景 |
| 真空等離子清洗機 | 需真空環境，處理均勻性強、深度足 | HDI 板微孔除膠渣、柔性板深度活化、高端 PCB 批量生產 |
| 大氣等離子清洗機 | 常壓在線作業、速度快、無需真空 | 輕度清潔、阻焊前預處理、SMT 在線焊盤活化、柔性板低溫處理 |
HDI 板微孔除膠渣激光鉆盲埋孔后，清除孔壁環氧樹脂膠渣與碳化層，解決深寬比 > 15:1 微孔清潔難題，避免沉銅空洞，提升孔壁與鍍銅層結合力（膠渣清除率 > 95%）。
內層線路前處理去除銅面氧化層與有機污染物，微粗化銅面并引入活性基團，提升干膜、阻焊油墨與銅面附著力，減少側蝕、滲鍍?nèi)毕荨?/span>
柔性板 / 剛撓結合板處理活化聚酰亞胺等惰性基材，提升覆蓋膜貼合、油墨印刷、膠水粘接強度，避免彎折時分層開裂；低溫處理（≤60℃）適配熱敏材料。
焊盤終處理（SMT / 封裝）徹底去除焊盤微量殘留與氧化層，提升錫膏鋪展性與潤濕性，BGA 焊接虛焊率降低 80%，鍵合強度提升 35% 以上。
阻焊前清洗清除銅面指紋、油脂、氧化層，增強阻焊油墨附著力，防止脫落、起泡，保障長期可靠性。
環保高效：無化學溶劑，零廢水 / 零 VOC 排放，處理時間僅 3–15 秒，適配量產。
無損精準：低溫不損傷基材，可深入通孔、盲孔、狹縫等復雜結構，全方位清潔。
性能躍升：表面能顯著提升，附著力、焊接良率、產品可靠性大幅改善。
五、行業趨勢與價值
隨著 PCB 向高密度、高頻高速、微型化發展，等離子清洗已從傳統剛性板延伸至 Mini LED、汽車電子、5G 通信等高端領域，成為解決惰性材料粘接、微孔清潔等工藝瓶頸的關鍵技術，直接影響產品良率與長期可靠性。
