常壓DBD等離子運用在金屬絲退火工藝的實驗結果討論
文章導讀：運用常壓DBD等離子給金屬絲退火，是由帶電粒子轟擊產生的總溫度（離子和電子）和中性電子的碰撞，讓動能轉化成熱能，會不斷加熱金屬絲表面達到退火溫度，之前我們進行了實驗，接下來詳細分析一下實驗得出的結果：
1.常壓DBD介質阻擋等離子體介電常數測量

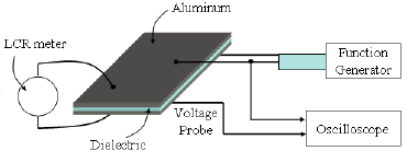

在常壓DBD介質阻擋等離子清洗機的退火系統中，介電常數對頻率的依賴性是通過測量電極接觸和CLR如圖4所示。電介質材料是放置在雙鋁電極的之間，高電壓、高頻函數發生器用作電源。 如圖4所示，介電介電常數對介電電壓的依賴性是通過電容的 ：
圖5 介電常數與頻率成依賴關系
圖6 顯示了伸長率對頻率的依賴性
圖7 伸長率與介電質材料的關系
圖8 延伸率對介質層厚度的影響
圖9 顯示了伸長率和電介質直徑的關系
在常壓DBD介質阻擋等離子清洗機的退火系統中，介電常數對頻率的依賴性是通過測量電極接觸和CLR如圖4所示。電介質材料是放置在雙鋁電極的之間，高電壓、高頻函數發生器用作電源。 如圖4所示，介電介電常數對介電電壓的依賴性是通過電容的 ：
在平行電容的地方表示：
其中S是介電面積、d是放電間隙、εr和ε0分別是介質和自由空間的介電常數。從方程（1）和（2）的介電常數（3）可以表示為 ：
相比之下，CRL表是用來測量介電常數如圖4所示：

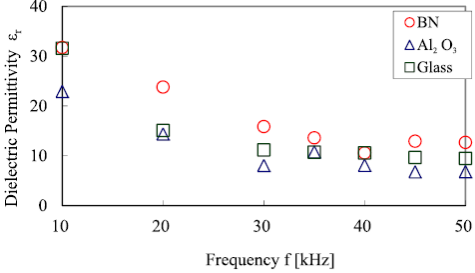

從方程（3），介電常數對頻率的依賴關系如圖5所示。結果表明，在常壓DBD等離子清洗機中介電常數隨頻率的增加而增加。在45KHz，BN（氮化硼）和Al2O3（氧化鋁）的介電常數分別為12.9和6.79。
圖5 介電常數與頻率成依賴關系
2.常壓DBD介質阻擋等離子體退火溫度對頻率的依賴性

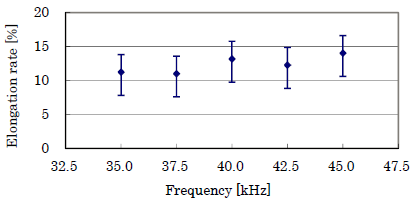

圖6顯示了伸長率對頻率的依賴性的實驗結果。結果表明伸長率和輸入頻率之間呈弱正相關。當頻率從30千赫到40千赫，伸長率略有增加。因此，我們估計頻率對退火溫度沒有影響。
圖6 顯示了伸長率對頻率的依賴性
3.常壓DBD介質阻擋等離子體退火溫度對介電材料的依賴性

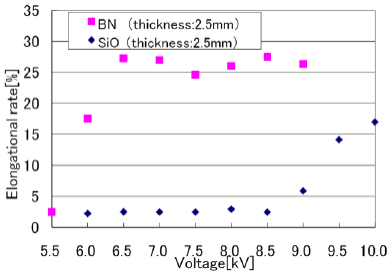

在這部分中，觀察到電介質的材料對退火條件的影響。圖7顯示了與介電常數的延伸率的比較。
圖7 伸長率與介電質材料的關系
這一結果表明，伸長率強烈依賴于介電質材料。使用氮化硼的伸長率比使用二氧化硅高。根據一些介電材料（二氧化硅，氧化鋁，氮化硼和玻璃）的性能的比較，我們承認，電介質具有較高的介電常數是更有效地達到退火溫度。電介質的物理特性，如熱膨脹和熔點，也很重要。例如，我們實驗用的氧化鋁由于其較大的熱膨脹，持續時間長的退火采用水冷電極會突然破裂。對于最佳的退火結果，氮化硼是一個很好的選擇的介電材料。
4.常壓DBD介質阻擋等離子體退火溫度與介質厚度的關系

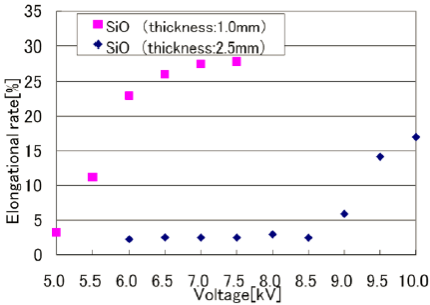

圖8顯示了延伸率對介質層厚度的影響。這一結果表明，退火效果強烈地依賴于介電層厚度。相比伸長率，使用薄電介質的伸長率比使用厚的更高的速率。
4.常壓DBD介質阻擋等離子體退火溫度與介質厚度的關系
圖8顯示了延伸率對介質層厚度的影響。這一結果表明，退火效果強烈地依賴于介電層厚度。相比伸長率，使用薄電介質的伸長率比使用厚的更高的速率。
圖8 延伸率對介質層厚度的影響
5.常壓DBD等離子清洗機退火溫度與介質尺寸的關系

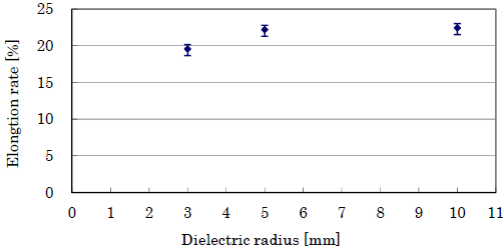

圖9顯示了伸長率和電介質直徑的關系。電介質的直徑尺寸是弱影響延伸率。值得注意的是，當銅線被牽引通過反應器時，顫振運動改變了導線表面的放電間隙長度和加熱點、退火結果。此外，在寬的反應器中退火的細銅絲，由于流光長度密度降低引起細導線表面出現變色和不均勻。為了獲得穩定的放電狀態，減少放電間隙長度通常是必要的。然而，降低反應器間隙減小了放電面積，從而降低了退火溫度。
圖9顯示了伸長率和電介質直徑的關系。電介質的直徑尺寸是弱影響延伸率。值得注意的是，當銅線被牽引通過反應器時，顫振運動改變了導線表面的放電間隙長度和加熱點、退火結果。此外，在寬的反應器中退火的細銅絲，由于流光長度密度降低引起細導線表面出現變色和不均勻。為了獲得穩定的放電狀態，減少放電間隙長度通常是必要的。然而，降低反應器間隙減小了放電面積，從而降低了退火溫度。
圖9 顯示了伸長率和電介質直徑的關系
