普樂斯等離子清洗機帶來新的技術干貨：汽車內外飾注塑產品皮紋設計指南
文章導讀：普樂斯等離子清洗機帶來新的技術干貨：介紹內外飾注塑件結構設計時，內外飾皮紋件表面的皮紋方向、皮紋區域、拔模角度的設計要求，內飾定義為皮革紋時，一般會需要造型部門參考本文定義內飾皮紋，保持車內紋理的一致性。
普樂斯等離子清洗機帶來新的技術干貨：介紹內外飾注塑件結構設計時，內外飾皮紋件表面的皮紋方向、皮紋區域、拔模角度的設計要求，內飾定義為皮革紋時，一般會需要造型部門參考本文定義內飾皮紋，保持車內紋理的一致性。
1、常用皮紋種類

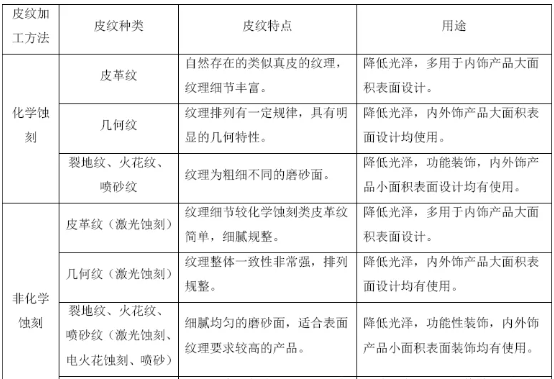

常用皮紋種類見下表。
內外飾樣件，是指為驗證裝車問題，供應商提供的未帶皮紋樣件或帶皮紋的樣件，自制件也適用。
2、皮紋區域定義
產品皮紋區域的確定以產品裝配關系為主，產品單品結構為輔。
1 產品裝配關系
產品裝配后，表面外露的區域需要定義皮紋。
產品裝配后，配合縫隙、搭接關系等易目視到的區域需要定義皮紋，若需要定義皮紋，產品裝配間隙設計時預留出做完皮紋后產品増加的厚度，通常此厚度為對應的紋理深度基礎上増加0um-20um。
2 產品單品
產品與出模方向不垂直的同一平面不能一部分定義為皮紋區域，另一部分為非皮紋區域，否則皮紋制作后模具會沿產品出模方向出現倒扣，導致產品出模皮紋拉傷。
深腔、窄細筋、喇叭網、格柵網格等產品不易出模的結構通常不定義皮紋區域，進行噴砂處理或者保留模具加工成型的火花紋，保證產品順利出模。
產品分型線兩側都有膠位且裝配后外露，則分型線兩側都定義皮紋區域。
3、脫模角度

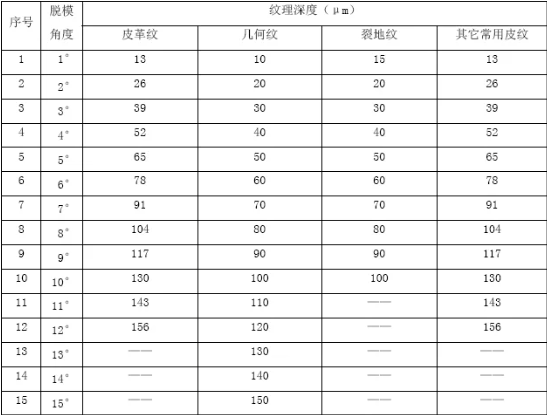

在產品設計前，需結合表面紋理深度對產品相應的脫模角度，保證產品順利成型，通常脫模角度對應的紋理深度見下表。
4、皮紋方向
對于內飾皮紋方向，一般將認可的標準皮紋樣板進行X、Y向規定，如下圖所示。
內飾皮紋方向以X表示，下圖中箭頭方向表示皮紋方向。

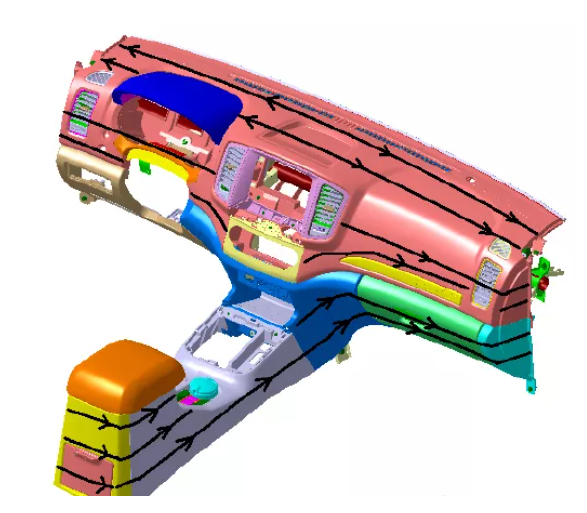

儀表盤，副儀表盤皮紋方向

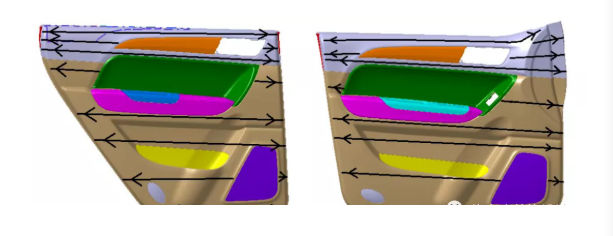

前后門護板皮紋方向

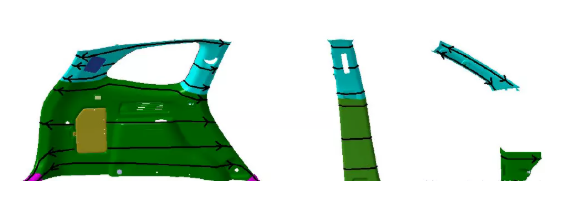

側圍護板，門檻護板皮紋方向

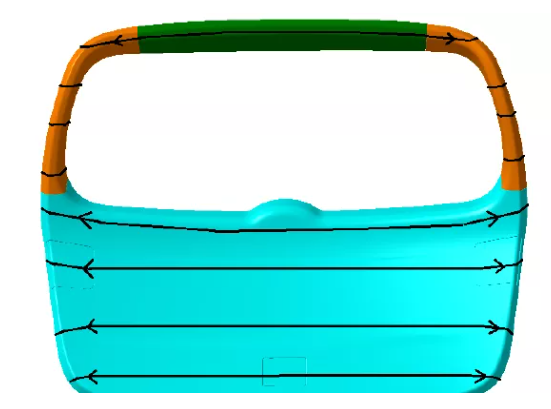

背門護板皮紋方向

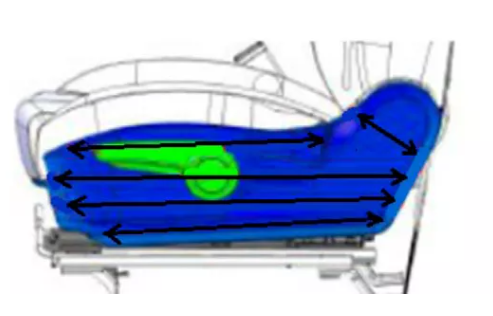

座椅側護板皮紋方向

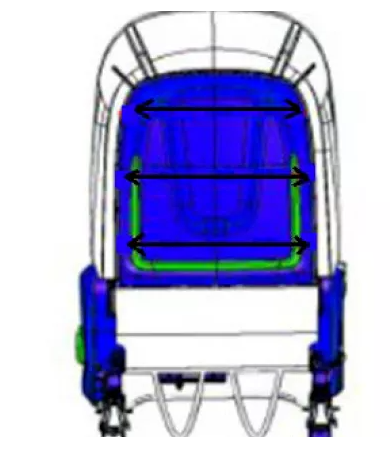

座椅背護板皮紋方向
由于外飾皮紋通常為犁地紋或不規則的幾何紋，一般不涉及到方向問題，故外飾皮紋方向不做定義。
本文來源：汽車內外飾設計，版權歸原創作者及其公司所有，分享僅用于學習、交流，如有侵權請告知刪除。
