真空等離子清洗機用到的中間繼電器有幾個？
文章導讀：有點電路常識的人都應該知道中間繼電器的作用，它是一種電路控制器件，真空等離子清洗機會用到多少個呢？
中間繼電器是真空等離子清洗機的電路控制器件之一，中間繼電器有很多分類的方法，在等離子清洗機上的應用場所也有不同，接下來一起來看一下中間繼電器的種類和使用場景。

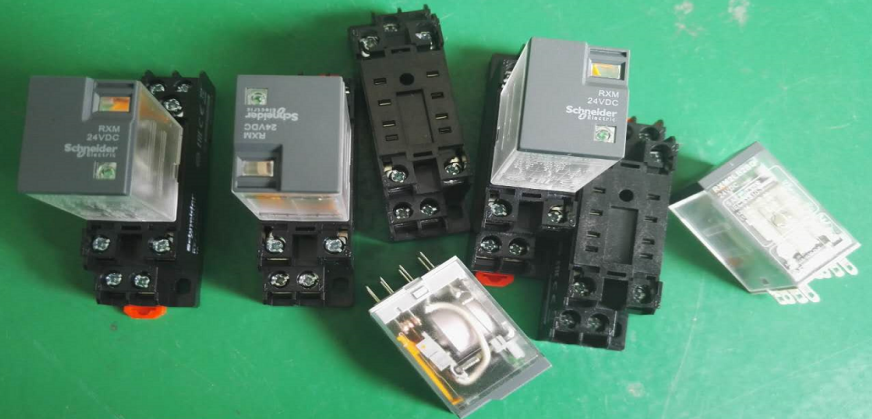

一、中間繼電器的分類與組成
中間繼電器的種類可以按線圈電壓分，也可以按插頭針腳分；
按照線圈電壓分：有直流24V和交流220V；
按照插頭針腳分：有8腳、14腳和24腳。
中間繼電器的組成都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、插頭針腳、接線底座和塑料外殼組成。
動作原理：線圈通電，動鐵芯在電磁力作用下動作吸合，帶動動觸點動作，使常閉觸點斷開，常開觸點閉合；線圈斷電，動鐵芯在彈簧的作用下帶動動觸點復位。
一、中間繼電器的分類與組成
中間繼電器的種類可以按線圈電壓分，也可以按插頭針腳分；
按照線圈電壓分：有直流24V和交流220V；
按照插頭針腳分：有8腳、14腳和24腳。
中間繼電器的組成都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、插頭針腳、接線底座和塑料外殼組成。
動作原理：線圈通電，動鐵芯在電磁力作用下動作吸合，帶動動觸點動作，使常閉觸點斷開，常開觸點閉合；線圈斷電，動鐵芯在彈簧的作用下帶動動觸點復位。

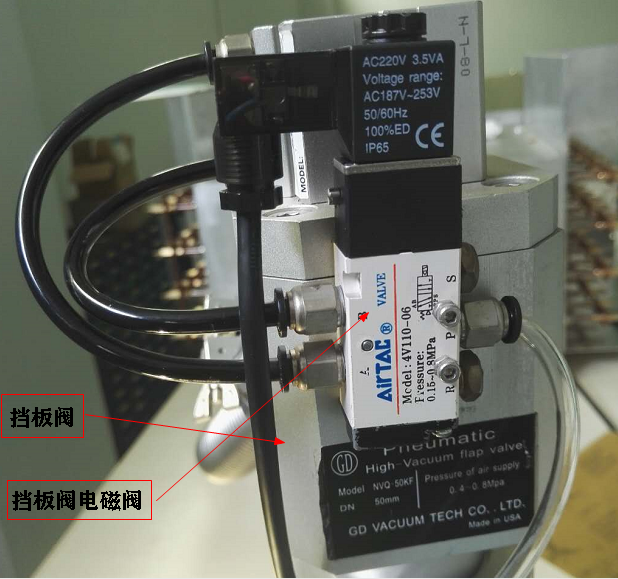

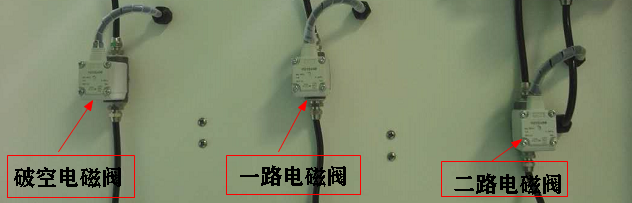

在真空等離子清洗機的控制電路中，中間繼電器的動作原理基本和交流接觸器一樣，與接觸器的不同之處在于：接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流，所以中間繼電器的觸點具有一定的帶負荷能力，當負載容量比較小時，可以用中間繼電器來替代小型的接觸器使用，比如真空等離子清洗機的擋板閥，破空閥，控制一路二路氣體的電磁閥等都是由中間繼電器來控制的，如圖：
在真空等離子清洗機控制電路中使用中間繼電器，不僅可以起到控制的目的，而且可以節省空間，使真空等離子清洗機電路控制部分看起來顯得比較精簡美觀。中間繼電器在控制電路中， 主要用作傳遞中間信號、實現信號之間的自鎖互鎖，真空等離子清洗機的真空泵和擋板閥的中間繼電器之間就應用了互鎖功能，當真空泵停止的時候擋板閥就會自動關閉，以防止腔體在真空狀態時因?yàn)檎`操作等原因使油污進入腔體，導致腔體和產品被污染。

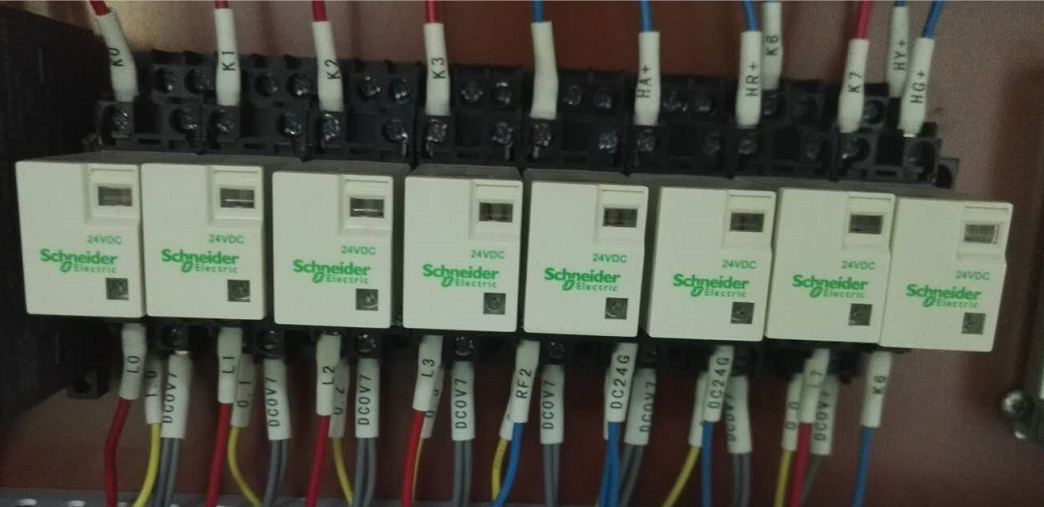

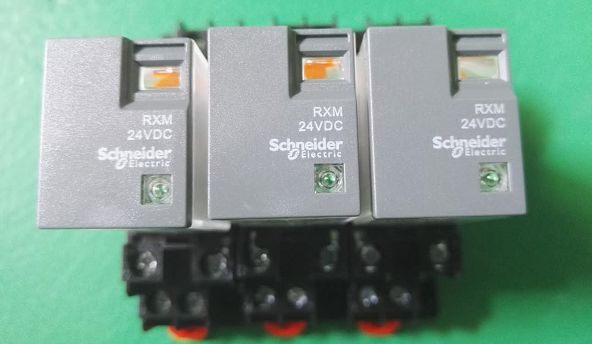

放大招了，看下圖，小編數了數，原來一臺真空等離子清洗機會用到8個中間繼電器，而且都是直流24V，八針腳的。是真空等離子清洗機的控制電路中數量最多的電子元件。
第1個中間繼電器是控制真空泵的啟停；
第2個中間繼電器控制羅茨泵的啟停；
第3個中間繼電器是控制擋板閥的開閉；
第4個中間繼電器控制破空電磁閥的開閉；
第5個中間繼電器控制一路氣體電磁閥的開閉；
第6個中間繼電器是控制二路氣體電磁閥的開閉；
第7個中間繼電器是控制等離子發生器放電電源的開閉；
第8個繼電器控制報警燈和蜂鳴器。
第2個中間繼電器控制羅茨泵的啟停；
第3個中間繼電器是控制擋板閥的開閉；
第4個中間繼電器控制破空電磁閥的開閉；
第5個中間繼電器控制一路氣體電磁閥的開閉；
第6個中間繼電器是控制二路氣體電磁閥的開閉；
第7個中間繼電器是控制等離子發生器放電電源的開閉；
第8個繼電器控制報警燈和蜂鳴器。
手動和自動的真空等離子清洗機的整個操作流程，主要通過觸摸屏界面中的按鈕去控制這8個中間繼電器，使繼電器控制相應的機構進行動作，讓真空等離子清洗機發揮對產品進行清洗處理的作用。
中間繼電器的體積雖然比較小，但卻對等離子清洗機的整個控制部分起著重要的作用，真空等離子清洗機上使用的8個中間繼電器缺一不可。為保證真空等離子清洗機的穩定性和使用壽命獲得客戶滿意，普樂斯都會選用質量比較好的中間繼電器。
親，如果您對等離子清洗機感興趣或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
中間繼電器的體積雖然比較小，但卻對等離子清洗機的整個控制部分起著重要的作用，真空等離子清洗機上使用的8個中間繼電器缺一不可。為保證真空等離子清洗機的穩定性和使用壽命獲得客戶滿意，普樂斯都會選用質量比較好的中間繼電器。
親，如果您對等離子清洗機感興趣或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
