射頻等離子清洗機(jī)在電子半導(dǎo)體領(lǐng)域的具體應(yīng)用案例（1）
文章導(dǎo)讀：射頻等離子清洗機(jī)在電子半導(dǎo)體領(lǐng)域的應(yīng)用集中于晶圓制造、半導(dǎo)體封裝、PCB/FPC 制造、MEMS 加工等場景，以下為可復(fù)現(xiàn)的具體案例，含工藝參數(shù)、實施效果與核心價值，便于直接對標(biāo)應(yīng)用。
射頻等離子清洗機(jī)在電子半導(dǎo)體領(lǐng)域的應(yīng)用集中于晶圓制造、半導(dǎo)體封裝、PCB/FPC 制造、MEMS 加工等場景，以下為可復(fù)現(xiàn)的具體案例，含工藝參數(shù)、實施效果與核心價值，便于直接對標(biāo)應(yīng)用。

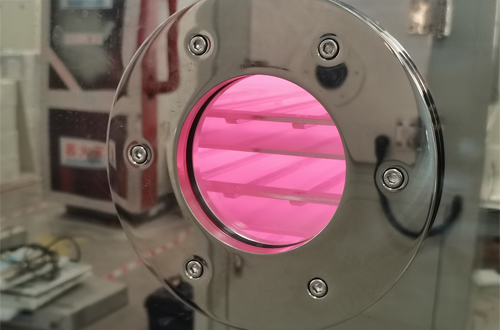

一、晶圓制造與晶圓級封裝
案例 1：300mm 晶圓光刻前納米級清潔與疏水 - 親水改性
痛點(diǎn)：晶圓表面納米級油污、氧化層與水汽導(dǎo)致光刻膠涂布不均。
設(shè)備與參數(shù)：Ar/O? 混合氣體（Ar:O?=7:3），流量 30sccm，功率 200W，真空度 5Pa，處理時間 60s。
實施效果：光刻膠附著力提升，缺陷率降低；替代濕法清洗。
案例 2：晶圓鍵合前表面活化（硅 - 硅異質(zhì)集成）
痛點(diǎn)：鍵合界面活性不足，出現(xiàn)空洞與結(jié)合力低，導(dǎo)致封裝后可靠性測試失效。
設(shè)備與參數(shù)：Ar/O? 混合等離子體，功率 250W，真空度 8Pa，處理時間 2min，氣體穩(wěn)定時間 2min。
實施效果：表面引入羥基 / 羧基，鍵合界面結(jié)合力提高，滿足車規(guī)級封裝要求。

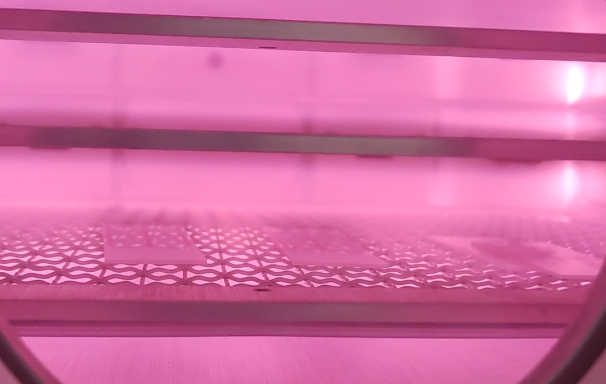

二、半導(dǎo)體封裝（引線框架、BGA、QFN）
案例 3：QFN 封裝引線框架壓焊前焊盤清潔
痛點(diǎn)：焊盤氧化層與助焊劑殘留導(dǎo)致焊線拉力不足（15N）。
設(shè)備與參數(shù)：Ar 氣流量 50sccm，功率 180W，真空度 10Pa，處理時間 5min，自動匹配阻抗。
實施效果：焊線拉力提升至 25N。
案例 4：BGA 基板貼裝前焊盤活化
痛點(diǎn)：基板焊盤氧化與有機(jī)污染導(dǎo)致貼裝一次成功率低，返工成本高。
設(shè)備與參數(shù)：射頻等離子清洗機(jī)，O? 氣流量 40sccm，功率 220W，真空度 12Pa，處理時間 8min。
實施效果：焊盤清潔并粗化活化，貼裝一次成功率提高，單條產(chǎn)線日產(chǎn)能提升。
三、PCB/FPC 制造（高密度互連與柔性電路）
案例 5：HDI 板微孔與焊盤清潔
痛點(diǎn)：傳統(tǒng)清洗無法清除微孔內(nèi)污染物，焊接不良率 3.2%，虛焊 / 脫焊頻發(fā)。
設(shè)備與參數(shù)：射頻等離子清洗機(jī)，O?/N? 混合氣體（O?:N?=1:1），流量 60sccm，功率 250W，真空度 15Pa，處理時間 10min。
實施效果：焊接不良率降至 0.5%，金線鍵合拉力提升 25%，適配 0.1mm 以下微孔清洗。
案例 6：FPC 覆蓋膜表面活化
痛點(diǎn)：覆蓋膜與基材粘接強(qiáng)度不足，彎折 500 次后分層率 4%。
設(shè)備與參數(shù)：射頻等離子清洗機(jī)，Ar/O? 混合氣體，功率 150W，真空度 20Pa，處理時間 3min。
實施效果：表面接觸角從 100° 降至 20° 以下，分層率降至 0.3%，滿足折疊屏 FPC 可靠性要求。
親，如果您對等離子體表面處理機(jī)有需求或者想了解更多詳細(xì)信息，歡迎點(diǎn)擊普樂斯的在線客服進(jìn)行咨詢，或者直接撥打全國統(tǒng)一服務(wù)熱線400-816-9009，普樂斯恭候您的來電！
案例 1：300mm 晶圓光刻前納米級清潔與疏水 - 親水改性
痛點(diǎn)：晶圓表面納米級油污、氧化層與水汽導(dǎo)致光刻膠涂布不均。
設(shè)備與參數(shù)：Ar/O? 混合氣體（Ar:O?=7:3），流量 30sccm，功率 200W，真空度 5Pa，處理時間 60s。
實施效果：光刻膠附著力提升，缺陷率降低；替代濕法清洗。
案例 2：晶圓鍵合前表面活化（硅 - 硅異質(zhì)集成）
痛點(diǎn)：鍵合界面活性不足，出現(xiàn)空洞與結(jié)合力低，導(dǎo)致封裝后可靠性測試失效。
設(shè)備與參數(shù)：Ar/O? 混合等離子體，功率 250W，真空度 8Pa，處理時間 2min，氣體穩(wěn)定時間 2min。
實施效果：表面引入羥基 / 羧基，鍵合界面結(jié)合力提高，滿足車規(guī)級封裝要求。
二、半導(dǎo)體封裝（引線框架、BGA、QFN）
案例 3：QFN 封裝引線框架壓焊前焊盤清潔
痛點(diǎn)：焊盤氧化層與助焊劑殘留導(dǎo)致焊線拉力不足（15N）。
設(shè)備與參數(shù)：Ar 氣流量 50sccm，功率 180W，真空度 10Pa，處理時間 5min，自動匹配阻抗。
實施效果：焊線拉力提升至 25N。
案例 4：BGA 基板貼裝前焊盤活化
痛點(diǎn)：基板焊盤氧化與有機(jī)污染導(dǎo)致貼裝一次成功率低，返工成本高。
設(shè)備與參數(shù)：射頻等離子清洗機(jī)，O? 氣流量 40sccm，功率 220W，真空度 12Pa，處理時間 8min。
實施效果：焊盤清潔并粗化活化，貼裝一次成功率提高，單條產(chǎn)線日產(chǎn)能提升。
案例 5：HDI 板微孔與焊盤清潔
痛點(diǎn)：傳統(tǒng)清洗無法清除微孔內(nèi)污染物，焊接不良率 3.2%，虛焊 / 脫焊頻發(fā)。
設(shè)備與參數(shù)：射頻等離子清洗機(jī)，O?/N? 混合氣體（O?:N?=1:1），流量 60sccm，功率 250W，真空度 15Pa，處理時間 10min。
實施效果：焊接不良率降至 0.5%，金線鍵合拉力提升 25%，適配 0.1mm 以下微孔清洗。
案例 6：FPC 覆蓋膜表面活化
痛點(diǎn)：覆蓋膜與基材粘接強(qiáng)度不足，彎折 500 次后分層率 4%。
設(shè)備與參數(shù)：射頻等離子清洗機(jī)，Ar/O? 混合氣體，功率 150W，真空度 20Pa，處理時間 3min。
實施效果：表面接觸角從 100° 降至 20° 以下，分層率降至 0.3%，滿足折疊屏 FPC 可靠性要求。
“推薦閱讀”
【本文標(biāo)簽】：等離子清洗機(jī)射頻等離子清洗機(jī)
【責(zé)任編輯】：普樂斯電子版權(quán)所有：https://www.www.wintoog.com.cn轉(zhuǎn)載請注明出處
【責(zé)任編輯】：普樂斯電子版權(quán)所有：https://www.www.wintoog.com.cn轉(zhuǎn)載請注明出處
普樂斯推薦
等離子百科
- 半導(dǎo)體專用等離子清洗機(jī)介紹
- 等離子清洗機(jī)在FPC線路板行業(yè)中的應(yīng)用
- PCB等離子清洗機(jī)是什么?一文講清原理與應(yīng)用
- 料盒式等離子清洗機(jī)的應(yīng)用場景有哪些？
- 普樂斯等離子清洗機(jī):提升 FPC可靠性的關(guān)鍵工藝
- 普樂斯LED等離子清洗機(jī)介紹
- 增強(qiáng)材料粘接性能led封裝等離子清洗機(jī)-滿足高標(biāo)準(zhǔn)行業(yè)
- 半導(dǎo)體晶圓為什么要用等離子清洗機(jī)?
- 等離子清洗設(shè)備如何處理銅支架（銅引線框架）的表面處理難題
- 等離子清洗機(jī)哪家好？從專業(yè)角度推薦，普樂斯值得優(yōu)選！
最新資訊文章
- 半導(dǎo)體專用等離子清洗機(jī)介紹
- 等離子清洗機(jī)在FPC線路板行業(yè)中的應(yīng)用
- PCB等離子清洗機(jī)是什么?一文講清原理與應(yīng)用
- 料盒式等離子清洗機(jī)的應(yīng)用場景有哪些？
- 普樂斯等離子清洗機(jī):提升 FPC可靠性的關(guān)鍵工藝
- 普樂斯LED等離子清洗機(jī)介紹
- 增強(qiáng)材料粘接性能led封裝等離子清洗機(jī)-滿足高標(biāo)準(zhǔn)行業(yè)
- 半導(dǎo)體晶圓為什么要用等離子清洗機(jī)?
- 等離子清洗設(shè)備如何處理銅支架（銅引線框架）的表面處理難題
- 等離子清洗機(jī)哪家好？從專業(yè)角度推薦，普樂斯值得優(yōu)選！
蘇公網(wǎng)安備 32058302002178號
