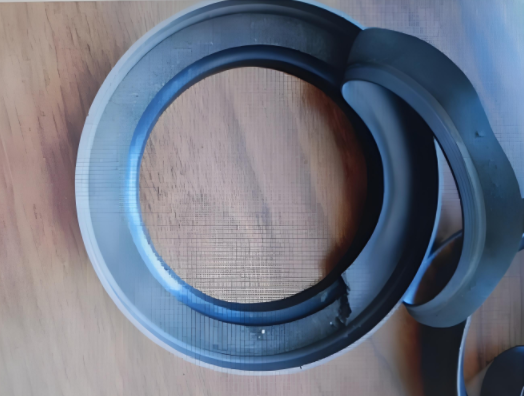

PTFE汽車唇片通過等離子清洗機提高粘接效果
文章導讀：PTFE（聚四氟乙烯）因表面能極低（接觸角≥110°）、化學惰性強，直接粘接易出現脫膠、開裂等問題。通過等離子清洗機對 PTFE 汽車唇片進行表面改性，可顯著提升其與膠粘劑（如硅膠、聚氨酯）的結合力。以下展開進行全面解析：
PTFE（聚四氟乙烯）因表面能極低（接觸角≥110°）、化學惰性強，直接粘接易出現脫膠、開裂等問題。通過等離子清洗機對 PTFE 汽車唇片進行表面改性，可顯著提升其與膠粘劑（如硅膠、聚氨酯）的結合力。
以下展開進行全面解析：
化學鍵斷裂：等離子體中的自由基（如?O、?H）打斷 PTFE 表面的 C - F 鍵，釋放 F 原子（通過 XPS 檢測 F/C 原子比從 2.0 降至 1.2 以下），暴露活性 C 位點。
極性基團引入：通過 O?/N?等離子體處理，在表面生成 - COOH、-OH、-NH?等極性基團，表面能從 18 mN/m 提升至 45 - 55 mN/m（水接觸角從 115° 降至 40° 以下）。
二、工藝參數優化與設備選型
RF 等離子體：適合中小型唇片（直徑≤50mm），搭配旋轉托盤（轉速 10 - 20 rpm）確保 360° 均勻處理，推薦功率 13.56MHz 高頻電源。
微波（MW）等離子體：用于厚度 > 2mm 的 PTFE 唇片，能量穿透性強，可處理深層結構，但需注意溫度控制（避免 PTFE 熱變形，溫度≤150℃）。
真空系統配置：
采用分子泵 + 旋片泵組合，極限真空度≤5Pa，確保氣體充分電離。
粘接強度測試：在 - 40℃ - 120℃溫度循環后，拉伸剪切強度保留率≥85%（未處理 PTFE 僅為 30%）。
耐介質測試：浸泡機油（SAE 5W - 40）1000 小時后，膠層無脫落，PTFE 表面無溶脹（重量變化率≤0.5%）。
智能化功能：優先選擇具備 PLC 自動編程功能的設備，可存儲≥20 組 PTFE 處理工藝（如輸入 “發動機唇封” 自動調用 N?/H?工藝參數）。
變速箱換擋桿密封：處理后與聚氨酯骨架的粘接強度提升至 3.2MPa，耐液壓油（ISO VG 46）壽命從 5000 次循環增至 12000 次。
一、PTFE 唇片等離子改性核心機理
1. 表面能提升的三重作用
物理刻蝕：高能離子（如 Ar?）轟擊 PTFE 表面，破壞光滑的氟碳鏈結構，形成納米級溝壑（深度 50 - 200nm），粗糙度（Ra）從 0.1μm 提升至 0.8 - 1.2μm，增加機械咬合點。化學鍵斷裂：等離子體中的自由基（如?O、?H）打斷 PTFE 表面的 C - F 鍵，釋放 F 原子（通過 XPS 檢測 F/C 原子比從 2.0 降至 1.2 以下），暴露活性 C 位點。
極性基團引入：通過 O?/N?等離子體處理，在表面生成 - COOH、-OH、-NH?等極性基團，表面能從 18 mN/m 提升至 45 - 55 mN/m（水接觸角從 115° 降至 40° 以下）。
二、工藝參數優化與設備選型
1. 氣體組合與處理參數
| 工藝目標 | 推薦氣體組合 | 功率 / 真空度 | 處理時間 | 關鍵效果 |
| 去除脫模劑 / 油污 | Ar（80%）+ O?（20%） | RF 功率 200 - 300W，50Pa | 3 - 5 分鐘 | 清潔度提升，F(xiàn) 元素含量下降 15% |
| 表面活化粘接 | N?（60%）+ H?（40%） | RF 功率 150 - 250W，30Pa | 5 - 8 分鐘 | 引入 - NH?基團，粘接強度提升 40% |
| 深度改性 | CF?（10%）+ O?（90%） | MW 功率 500 - 800W，10Pa | 8 - 12 分鐘 | 形成 C - O/C - F 混合鍵，耐介質性增強 |

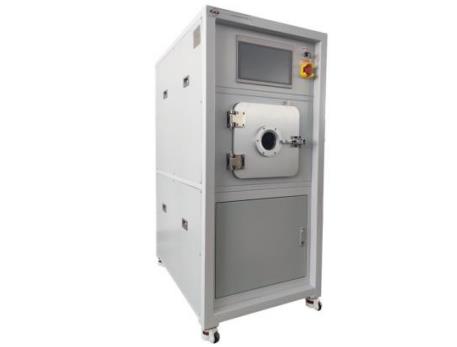

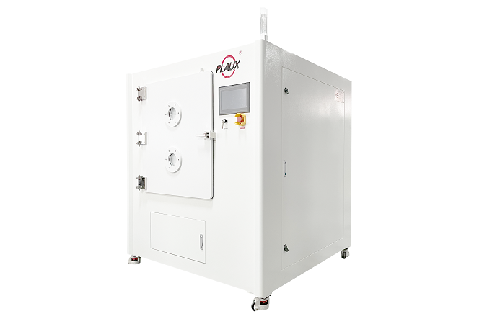

2. 設備選型關鍵點
等離子源選擇：RF 等離子體：適合中小型唇片（直徑≤50mm），搭配旋轉托盤（轉速 10 - 20 rpm）確保 360° 均勻處理，推薦功率 13.56MHz 高頻電源。
微波（MW）等離子體：用于厚度 > 2mm 的 PTFE 唇片，能量穿透性強，可處理深層結構，但需注意溫度控制（避免 PTFE 熱變形，溫度≤150℃）。
真空系統配置：
采用分子泵 + 旋片泵組合，極限真空度≤5Pa，確保氣體充分電離。
三、關鍵性能測試
接觸角測試：處理后水接觸角應≤35°，且批次間波動≤3°（使用動態接觸角測量儀，測試 3 點取平均值）。粘接強度測試：在 - 40℃ - 120℃溫度循環后，拉伸剪切強度保留率≥85%（未處理 PTFE 僅為 30%）。
耐介質測試：浸泡機油（SAE 5W - 40）1000 小時后，膠層無脫落，PTFE 表面無溶脹（重量變化率≤0.5%）。
四、供應商選擇與行業應用
1. 設備驗收標準
樣品測試：要求供應商使用客戶提供的 PTFE 唇片進行 3 組對比實驗（不同功率 / 時間組合），提供 XPS 表面元素分析報告（O 元素含量≥25%）和粘接強度測試數據。智能化功能：優先選擇具備 PLC 自動編程功能的設備，可存儲≥20 組 PTFE 處理工藝（如輸入 “發動機唇封” 自動調用 N?/H?工藝參數）。
2. 汽車行業應用場景
發動機曲軸油封：經等離子處理的 PTFE 唇片，在 150℃機油環境中，泄漏量從 0.3mL/h 降至 0.05mL/h 以下。變速箱換擋桿密封：處理后與聚氨酯骨架的粘接強度提升至 3.2MPa，耐液壓油（ISO VG 46）壽命從 5000 次循環增至 12000 次。
總結
PTFE 汽車唇片的等離子清洗需兼顧表面活化與材料保護，核心在于通過 Ar/H?/N?等氣體組合精確調控表面刻蝕程度與極性基團引入量。建議選擇具備高頻 RF 電源和智能溫控系統的設備，并通過接觸角、XPS 及耐介質測試驗證效果，以確保在汽車嚴苛工況下的長期可靠性。“推薦閱讀”
