介質阻擋等離子清洗機放電的原理是什么？

來源：普樂斯瀏覽：次發布日期：2019-06-06 11:18【大中小】

文章導讀：介質阻擋放電（DBD）等離子清洗機的電極無論是平板式，還是圓柱形，亦或是沿面放電型，放電初期都是由無數微小的放電絲組成，所以我們可以通過分析絲狀放電的過程來了解介質阻擋放電（DBD）的規律。

一、DBD等離子清洗機等離子體的放電原理
當介質阻擋放電（DBD）等離子清洗機電極的兩端施加高壓，陰極附近的氣體會在電場作用下電離并產生電子。在氣體被完全擊穿之前，這些電子在電場中加速，當能量達到或超過氣體的電離能時，在每次電離碰撞中電子就會成倍的增加形成電子雪崩。單根細絲放電的演化過程如圖1所示:

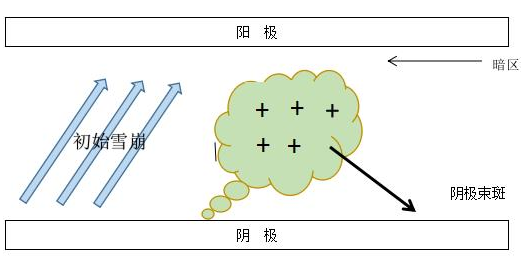

圖1 DBD絲狀放電的過程的模型

等離子清洗機工作時，電子相對于離子具有較強的可流動性，使其在可測量的納秒級范圍內穿過氣體間隙。當電子雪崩在氣體間隙形成并產生定向移動時，離子由于運動速度慢而被滯留在后面逐漸在放電空間形成積累。空間電荷的產生最終使等離子清洗機的放電空間的電場產生畸變，從而使電極間空氣間隙的電場強度等于或超過周圍氣體的擊穿場強，使得在較短的時間內氣體電離急劇增加，最終導致單個絲狀放電的發生。

等離子清洗機在1個標準大氣壓條件下，由于粒子間的碰撞頻率較高，一個正在變大的電子雪崩在很短的距離就可產生相當規模的電荷密度。電子和離子飄移速度不同造成電荷分離，從而使局部電場在原電場基礎上得到疊加，場強變大。在流柱頭部的高場強區，碰撞電離導致電離區域的快速增長，從而形成明亮的等離子體通道。但是在介質阻擋放電過程中，由于等離子清洗機介質層的存在限制了電流的自由增長，因此也阻止了金屬電極間火花或弧光放電的產生。

二、介質阻擋尖端放電
等離子清洗機單個絲狀放電是在放電氣體間隙的某個位置發生，與此同時在其他位置也會發生絲狀放電。正是介質的絕緣性質，使這種絲狀放電能獨立發生在許多放電空間中。當絲狀放電的兩端電壓低于擊穿電壓時，電流就會截止。在同一位置上只有再次達到擊穿電壓時，才能發生再擊穿和在原地方發生第二次絲狀放電。每個微絲狀放電的直徑只有幾十個到幾百個納米，同時這些細絲的根部與介質層連在一起并在其表面產生凹凸點。由于介質層表面凹凸點的存在，增加了該處的局部電場強度而使放電更加容易發生，這就是通常所說的介質阻擋尖端放電。

三、流光放電
等離子清洗機一個微放電過程實際就是一個流光放電發生與消失的過程。所謂流光放電就是特指放電空間某一局部區域被高度電離并迅速傳播的一種放電現象。在DBD中它通常分為放電擊穿、流光發展及放電消失三個階段。圖2、圖3清晰地展現一個流光放電的演變過程。

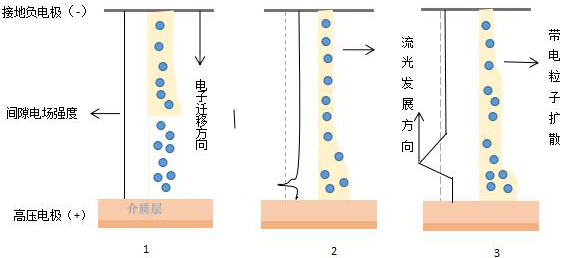

圖2 單絲微放電的演變過程

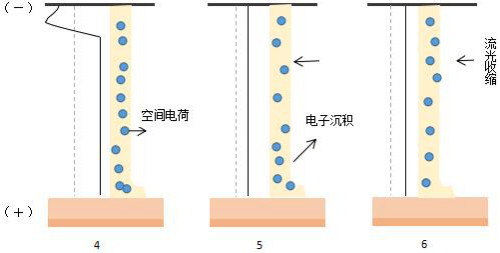

圖3 單絲微放電的演變過程

在DBD等離子清洗機中，電荷在介質表面的移動性很低，容易引起電荷在電介質表面的聚集，從而束縛了微放電自身的發展，同時也限制了電荷在介質層表面橫向區域內的傳輸。在較低激勵電壓條件下，平行的微放電可在整個放電空間內發生。然而隨看激勵電壓的提高，相鄰微放電之間會發生相互影響。一方面，激勵電壓的升高將使非彈性碰撞引起的電離作用增強，并使帶電粒子向周圍擴散，從而引起相鄰區域內氣體電離; 另一方面，處于激發或電離態的某些原子或分子在由高能級向低能級躍遷過程中會輻射出紫外光引起放電空間其他區域發生光致電離。在這兩方面的作用下，隨著激勵電壓的提高，大量的帶電粒子會相互擴散直至最后形成宏觀均勻的準連續放電。

在流注貫穿整個間隙之后，電荷在介質表面上的沉積就變成一個很重要的特征。不同于自由流柱演化，等離子清洗機介質阻擋放電有一特殊的邊界條件，故存在處理絲狀放電的不同相關模型。在這些模型中，都考慮了一種反饋機制，即認為碰撞離子和光子產生的次級電子進入到放電通道中。在流注貫穿氣體間隙時，在納秒級時間內就會形成高場強的陰極位降區和高離子密度區。在大氣壓下，這樣的高場強區的厚度約為10微米。絲狀放電的一些重要特性是通過圖靈斑測量，圖像轉換器記錄，電流測量及電荷測量等手段來獲得。

了解等離子清洗機介質阻擋絲狀放電的原理和過程，主要目的是在研制大氣等離子清洗機時應充分考慮絲狀放電的現象，利用其特點來進行材料表面改性，避免放電不均勻容易擊穿的弊端。圖4所示，DBD介質阻擋延邊放電:

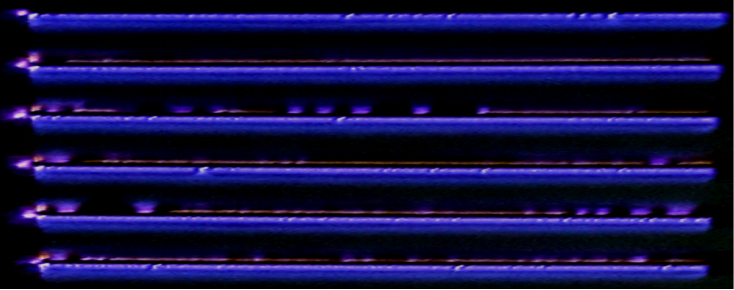

圖4 DBD介質阻擋延邊放電狀態
