晶圓等離子清洗工藝
文章導讀：晶圓等離子清洗是半導體制造過程中用于清潔晶圓表面的關鍵技術，以下是其原理、特點、設備及工藝控制方面的詳細介紹：
晶圓等離子清洗（等離子清洗機）是半導體制造過程中用于清潔晶圓表面的關鍵技術，以下是其原理、特點、設備及工藝控制方面的詳細介紹：
一、設備原理
物理作用：等離子體中含有大量的高能粒子，如離子、電子等。這些粒子在電場作用下加速，轟擊晶圓表面，使表面的污染物在粒子的撞擊下脫離晶圓表面，這種方式類似于噴砂除銹，通過物理撞擊將污染物去除。
化學作用：等離子體中的活性粒子與晶圓表面的污染物發生化學反應，將其轉化為易揮發的物質。例如，通入氧氣形成的等離子體中含有氧離子和氧自由基等活性物種，它們能與有機污染物發生氧化反應，將其分解為二氧化碳和水等揮發性氣體，從而達到去除污染物的目的。
二、設備特點
高效清潔：能夠快速有效地去除晶圓表面的各種污染物，包括有機雜質、金屬離子、光刻膠殘留等，清潔效果顯著，可滿足半導體制造對晶圓表面高潔凈度的要求。
表面損傷小：與一些傳統的濕法清洗方法相比，等離子清洗是一種干法清洗技術，避免了濕法清洗中化學溶液可能對晶圓表面造成的腐蝕和損傷，同時也減少了清洗后廢水處理的環節和成本。
良好的均勻性：在等離子清洗過程中，等離子體能夠均勻地分布在晶圓表面，從而實現較為均勻的清洗效果，確保晶圓不同區域的清洗質量一致，這對于大規模集成電路制造中保證器件性能的一致性非常重要。
可精確控制：通過精確控制等離子體的參數，如氣體種類、流量、功率、清洗時間等，可以實現對清洗過程的精確控制，滿足不同工藝和不同類型晶圓的清洗需求。
三、設備特點

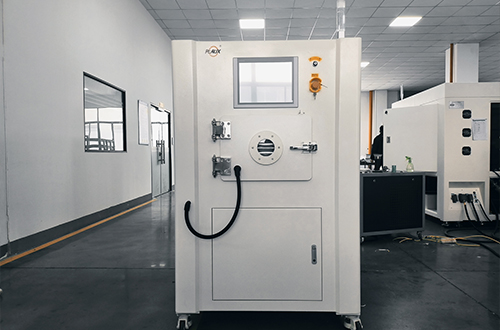

等離子清洗機：這是核心設備，主要由反應腔室、射頻電源、氣體供應系統、真空系統等部分組成。反應腔室是等離子體產生和晶圓放置的地方，通常采用不銹鋼或陶瓷等材料制成，以保證良好的密封性和耐腐蝕性。射頻電源用于產生高頻電場，激發氣體形成等離子體。氣體供應系統負責精確控制通入反應腔室的氣體種類和流量。真空系統則用于將反應腔室抽至所需的真空度，為等離子體的產生和穩定提供條件。
四、工藝控制
氣體選擇：根據清洗的目的和污染物的類型選擇合適的氣體。常用的氣體有氧氣、氫氣、氬氣等。例如，氧氣用于去除有機污染物，氫氣可用于還原金屬氧化物，氬氣則常用于物理轟擊清洗或作為輔助氣體調節等離子體的性質。
功率調節：射頻功率的大小直接影響等離子體的密度和能量。功率過高可能會導致晶圓表面損傷或清洗過度，功率過低則清洗效果不佳。需要根據晶圓的材質、污染物的特性以及清洗工藝要求，通過實驗和優化來確定合適的功率范圍。
清洗時間：清洗時間也是一個關鍵參數。時間過短，污染物無法完全去除；時間過長，不僅會增加生產成本，還可能對晶圓表面造成不良影響。一般需要通過預實驗來確定最佳的清洗時間，并且在實際生產中根據不同批次的晶圓情況進行適當調整。
物理作用：等離子體中含有大量的高能粒子，如離子、電子等。這些粒子在電場作用下加速，轟擊晶圓表面，使表面的污染物在粒子的撞擊下脫離晶圓表面，這種方式類似于噴砂除銹，通過物理撞擊將污染物去除。
化學作用：等離子體中的活性粒子與晶圓表面的污染物發生化學反應，將其轉化為易揮發的物質。例如，通入氧氣形成的等離子體中含有氧離子和氧自由基等活性物種，它們能與有機污染物發生氧化反應，將其分解為二氧化碳和水等揮發性氣體，從而達到去除污染物的目的。
二、設備特點
高效清潔：能夠快速有效地去除晶圓表面的各種污染物，包括有機雜質、金屬離子、光刻膠殘留等，清潔效果顯著，可滿足半導體制造對晶圓表面高潔凈度的要求。
表面損傷小：與一些傳統的濕法清洗方法相比，等離子清洗是一種干法清洗技術，避免了濕法清洗中化學溶液可能對晶圓表面造成的腐蝕和損傷，同時也減少了清洗后廢水處理的環節和成本。
良好的均勻性：在等離子清洗過程中，等離子體能夠均勻地分布在晶圓表面，從而實現較為均勻的清洗效果，確保晶圓不同區域的清洗質量一致，這對于大規模集成電路制造中保證器件性能的一致性非常重要。
可精確控制：通過精確控制等離子體的參數，如氣體種類、流量、功率、清洗時間等，可以實現對清洗過程的精確控制，滿足不同工藝和不同類型晶圓的清洗需求。
等離子清洗機：這是核心設備，主要由反應腔室、射頻電源、氣體供應系統、真空系統等部分組成。反應腔室是等離子體產生和晶圓放置的地方，通常采用不銹鋼或陶瓷等材料制成，以保證良好的密封性和耐腐蝕性。射頻電源用于產生高頻電場，激發氣體形成等離子體。氣體供應系統負責精確控制通入反應腔室的氣體種類和流量。真空系統則用于將反應腔室抽至所需的真空度，為等離子體的產生和穩定提供條件。
四、工藝控制
氣體選擇：根據清洗的目的和污染物的類型選擇合適的氣體。常用的氣體有氧氣、氫氣、氬氣等。例如，氧氣用于去除有機污染物，氫氣可用于還原金屬氧化物，氬氣則常用于物理轟擊清洗或作為輔助氣體調節等離子體的性質。
功率調節：射頻功率的大小直接影響等離子體的密度和能量。功率過高可能會導致晶圓表面損傷或清洗過度，功率過低則清洗效果不佳。需要根據晶圓的材質、污染物的特性以及清洗工藝要求，通過實驗和優化來確定合適的功率范圍。
清洗時間：清洗時間也是一個關鍵參數。時間過短，污染物無法完全去除；時間過長，不僅會增加生產成本，還可能對晶圓表面造成不良影響。一般需要通過預實驗來確定最佳的清洗時間，并且在實際生產中根據不同批次的晶圓情況進行適當調整。
