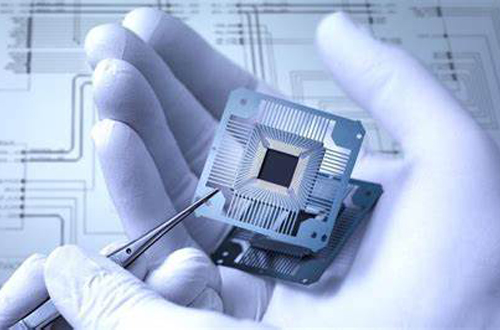

電子芯片的自動化等離子表面處理設備
文章導讀：電子芯片的自動化等離子表面處理設備是一種利用等離子體技術對電子芯片進行表面處理的先進設備，以下是其相關介紹：

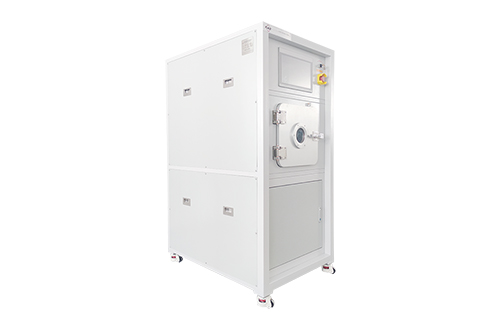

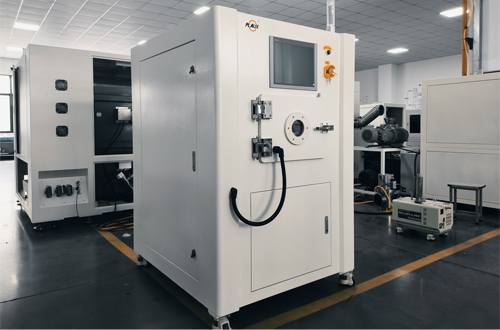

電子芯片的自動化等離子表面處理設備（等離子清洗機）是一種利用等離子體技術對電子芯片進行表面處理的先進設備，以下是其相關介紹：
一、工作原理
設備通過等離子發生器產生高頻高壓電場，使通入的氣體（如氧氣、氬氣、氮氣等）電離形成等離子體。等離子體中的高活性粒子（如離子、電子、自由基等）與芯片表面的污染物發生物理和化學反應。物理作用包括離子轟擊，將污染物從芯片表面剝離；化學反應則是活性粒子與污染物發生反應，將其分解為氣態產物，從而達到去除有機物、油污、光刻膠殘留等污染物的目的。同時，等離子體處理還能在芯片表面引入活性基團，提高芯片表面的潤濕性和粗糙度，增強后續工藝中材料與芯片表面的附著力。
二、結構組成
等離子發生系統：包括等離子發生器和氣體輸送管路等，產生等離子體并將其輸送到處理區域。
真空系統：通常由真空泵等組成，用于營造低壓環境，確保等離子體的穩定產生和有效作用，因為等離子清洗通常在低壓下進行。
自動化輸送系統：采用機械臂、傳送帶或其他自動化傳輸裝置，實現芯片的自動上料、下料以及在設備內的傳輸，可與生產線或?qū)嶒炘O(shè)備無縫連接。
控制系統：集成先進的 PLC 控制系統和觸摸屏，用戶可通過觸摸屏設置清洗時間、氣體流量、電壓、功率等參數，精確控制處理過程，確保每次處理都能達到最佳效果。
處理腔體：是芯片進行等離子處理的空間，內部設有電極等部件，保證等離子體均勻分布并與芯片表面充分接觸。
三、設備特點
高效清洗：能在短時間內去除芯片表面的各種污染物，包括微米級、納米級的雜質，大大提高生產效率。
精密處理：可以精確控制清洗過程，對芯片表面進行納米級的清潔和改性，不會對芯片的結構和性能產生負面影響，滿足電子芯片制造的高精度要求2。
環保節能：不使用有毒有害的化學溶劑，避免了有害廢液的產生和排放，同時消耗的電能和氣體相對較少，符合綠色制造的理念。
自動化程度高：通過編程控制實現了清洗過程的全自動化，減少了人工干預，提高了生產效率，降低了人工成本，并且保證了清洗質量的一致性。
適應性強：適用于各種類型的電子芯片和不同的芯片制造工藝，可處理多種材料制成的芯片，如硅基芯片、化合物半導體芯片等。
設備通過等離子發生器產生高頻高壓電場，使通入的氣體（如氧氣、氬氣、氮氣等）電離形成等離子體。等離子體中的高活性粒子（如離子、電子、自由基等）與芯片表面的污染物發生物理和化學反應。物理作用包括離子轟擊，將污染物從芯片表面剝離；化學反應則是活性粒子與污染物發生反應，將其分解為氣態產物，從而達到去除有機物、油污、光刻膠殘留等污染物的目的。同時，等離子體處理還能在芯片表面引入活性基團，提高芯片表面的潤濕性和粗糙度，增強后續工藝中材料與芯片表面的附著力。
二、結構組成
等離子發生系統：包括等離子發生器和氣體輸送管路等，產生等離子體并將其輸送到處理區域。
真空系統：通常由真空泵等組成，用于營造低壓環境，確保等離子體的穩定產生和有效作用，因為等離子清洗通常在低壓下進行。
自動化輸送系統：采用機械臂、傳送帶或其他自動化傳輸裝置，實現芯片的自動上料、下料以及在設備內的傳輸，可與生產線或?qū)嶒炘O(shè)備無縫連接。
控制系統：集成先進的 PLC 控制系統和觸摸屏，用戶可通過觸摸屏設置清洗時間、氣體流量、電壓、功率等參數，精確控制處理過程，確保每次處理都能達到最佳效果。
處理腔體：是芯片進行等離子處理的空間，內部設有電極等部件，保證等離子體均勻分布并與芯片表面充分接觸。
高效清洗：能在短時間內去除芯片表面的各種污染物，包括微米級、納米級的雜質，大大提高生產效率。
精密處理：可以精確控制清洗過程，對芯片表面進行納米級的清潔和改性，不會對芯片的結構和性能產生負面影響，滿足電子芯片制造的高精度要求2。
環保節能：不使用有毒有害的化學溶劑，避免了有害廢液的產生和排放，同時消耗的電能和氣體相對較少，符合綠色制造的理念。
自動化程度高：通過編程控制實現了清洗過程的全自動化，減少了人工干預，提高了生產效率，降低了人工成本，并且保證了清洗質量的一致性。
適應性強：適用于各種類型的電子芯片和不同的芯片制造工藝，可處理多種材料制成的芯片，如硅基芯片、化合物半導體芯片等。
親，如果您對等離子體表面處理機有需求或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
