等離子表面處理工藝的質(zhì)量控制標(biāo)準(zhǔn)是什么？
文章導(dǎo)讀：等離子表面處理工藝（等離子清洗機）的質(zhì)量控制標(biāo)準(zhǔn)，需結(jié)合材料類型、處理工藝、應(yīng)用場景制定針對性指標(biāo)，同時匹配標(biāo)準(zhǔn)化檢測方法。

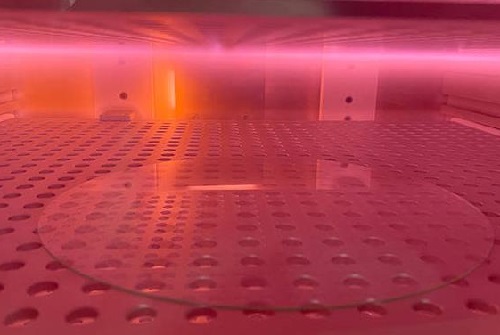

等離子表面處理工藝（等離子清洗機）的質(zhì)量控制標(biāo)準(zhǔn)，需結(jié)合材料類型、處理工藝、應(yīng)用場景制定針對性指標(biāo)，同時匹配標(biāo)準(zhǔn)化檢測方法。以下是分維度的質(zhì)量控制標(biāo)準(zhǔn)、檢測手段及判定規(guī)則：
核心目標(biāo)是清除納米級污染物，不損傷基材，適用于 PCB 焊盤、光學(xué)鏡片、半導(dǎo)體晶圓等場景。
2. 活化工藝
3. 刻蝕工藝
4. 接枝工藝
工藝參數(shù)監(jiān)控：實時記錄功率、氣體配比、真空度 / 噴頭距離，參數(shù)偏差超 ±5% 時立即停機調(diào)整；
抽樣檢測頻率：量產(chǎn)階段每批次抽樣 5%，關(guān)鍵件 100% 檢測；
時效性控制：活化后的工件需在 24 小時內(nèi)完成后續(xù)工序，防止極性基團衰減導(dǎo)致性能下降；
設(shè)備維護校準(zhǔn)：定期校準(zhǔn)真空計、氣體流量計、接觸角測量儀，確保檢測數(shù)據(jù)準(zhǔn)確。
親，如果您對等離子體表面處理機有需求或者想了解更多詳細(xì)信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統(tǒng)一服務(wù)熱線400-816-9009，普樂斯恭候您的來電！
一、 通用標(biāo)準(zhǔn)
適用于所有等離子表面處理工藝，是判定處理有效性的前提。| 控制維度 | 核心指標(biāo) | 檢測方法 | 合格判定標(biāo)準(zhǔn) |
| 基材完整性 | 表面無損傷（碳化、變形、微裂紋） | 目視檢查、金相顯微鏡、掃描電鏡（SEM） | 塑料無發(fā)黃 / 碳化；金屬無麻點 / 微坑；半導(dǎo)體無晶格損傷 |
| 處理均勻性 | 表面性能波動范圍 | 接觸角測量（多點測試）、附著力測試（分區(qū)抽樣） | 接觸角偏差≤±5°；附著力等級無分區(qū)差異 |
| 無二次污染 | 表面殘留污染物含量 | X 射線光電子能譜（XPS）、俄歇電子能譜（AES） | 有機物殘留＜0.1μg/cm²；金屬離子殘留＜10¹? atoms/cm² |
| 工藝穩(wěn)定性 | 批間 / 件間處理效果一致性 | 統(tǒng)計過程控制（SPC），連續(xù)抽樣 10 件檢測 | 關(guān)鍵指標(biāo)（如表面能）波動≤±3% |
二、 專項制標(biāo)準(zhǔn)
1. 清潔工藝核心目標(biāo)是清除納米級污染物，不損傷基材，適用于 PCB 焊盤、光學(xué)鏡片、半導(dǎo)體晶圓等場景。
| 應(yīng)用場景 | 核心控制指標(biāo) | 檢測方法 | 合格標(biāo)準(zhǔn) |
| 金屬件去氧化層（銅 / 鋁端子） | 氧化層厚度、接觸電阻 | 橢圓偏振儀、四探針電阻測試儀 | 氧化層厚度≤1nm；接觸電阻≤5mΩ |
| PCB 焊盤去助焊劑 | 有機物殘留量、焊接良率 | 傅里葉紅外光譜（FTIR）、焊接可靠性測試 | 助焊劑殘留峰消失；焊接空洞率＜0.5% |
| 光學(xué)鏡片去指紋 / 拋光粉 | 表面顆粒數(shù)量、透光率 | 顆粒計數(shù)器、分光光度計 | 0.1μm 以上顆粒＜5 個 /cm²；透光率提升≥0.2% |
| 半導(dǎo)體晶圓去光刻膠 | 光刻膠殘留、表面粗糙度 | 原子力顯微鏡（AFM）、XPS | 光刻膠殘留為 0；表面粗糙度 Ra≤0.5nm |
| 應(yīng)用場景 | 核心控制指標(biāo) | 檢測方法 | 合格標(biāo)準(zhǔn) |
| PP/ABS 汽車保險杠噴漆 | 表面能、百格附著力 | 接觸角測量儀（二液法）、百格刀 + 3M 膠帶 | 表面能≥65mN/m；百格測試 0 級（無脫落） |
| FPC 柔性板覆蓋膜粘接 | 剝離強度、彎折可靠性 | 拉力試驗機、彎折試驗機 | 剝離強度≥1.8N/mm；彎折 10 萬次無脫層 |
| PE 管材印字 | 油墨附著力、耐摩擦性 | 橡皮擦摩擦測試、膠帶剝離測試 | 摩擦 500 次無褪色；膠帶剝離無印字脫落 |
| 碳纖維復(fù)材粘接 | 界面結(jié)合力、拉伸強度 | 萬能材料試驗機 | 拉伸強度≥2800MPa；界面剝離率＜1% |
| 應(yīng)用場景 | 核心控制指標(biāo) | 檢測方法 | 合格標(biāo)準(zhǔn) |
| MEMS 微流道刻蝕 | 刻蝕深度、側(cè)壁垂直度 | 臺階儀、SEM | 深度偏差≤±2%；側(cè)壁垂直度≥89° |
| 硅晶圓 TSV 孔刻蝕 | 深寬比、孔壁清潔度 | 聚焦離子束（FIB）、SEM | 深寬比≥15:1；孔壁無聚合物殘留 |
| 陶瓷基板刻蝕 | 表面粗糙度、鍍層附著力 | AFM、拉力測試 | Ra=0.3-0.5μm；鍍層剝離強度≥2.5N/mm |
| 應(yīng)用場景 | 核心控制指標(biāo) | 檢測方法 | 合格標(biāo)準(zhǔn) |
| 醫(yī)用導(dǎo)管親水改性 | 水接觸角、血液相容性 | 接觸角測量儀、ISO 10993 生物相容性測試 | 水接觸角≤10°；溶血率＜5% |
| 紡織面料抗靜電 | 表面電阻率、抗靜電耐久性 | 高阻計、摩擦起電測試 | 表面電阻率≤1×10?Ω；洗滌 50 次性能保持率≥80% |
| 玻璃疏水防霧 | 水接觸角、防霧時長 | 接觸角測量儀、恒溫恒濕箱測試 | 水接觸角≥150°；防霧時長≥8 小時 |
三、 行業(yè)標(biāo)準(zhǔn)
等離子處理工藝需滿足下游行業(yè)的強制標(biāo)準(zhǔn)，確保產(chǎn)品可靠性。| 行業(yè)領(lǐng)域 | 核心合規(guī)標(biāo)準(zhǔn) | 關(guān)鍵要求 |
| 汽車制造 | ISO 2409（漆膜附著力）、ISO 9227（鹽霧試驗） | 鹽霧試驗≥1000 小時無掉漆；高低溫循環(huán)無脫膠 |
| 醫(yī)療器械 | ISO 10993（生物相容性）、FDA 21 CFR Part 820 | 無細(xì)胞毒性；重金屬殘留＜0.1ppm |
| 電子半導(dǎo)體 | IPC-A-610（電子組件驗收）、JEDEC JESD22 | 焊接良率≥99.5%；器件可靠性測試通過溫度循環(huán) |
| 包裝印刷 | GB/T 1720（漆膜附著力）、ASTM D3359 | 油墨附著力≥4B 級；耐溶劑擦拭≥50 次 |
四、 注意事項
預(yù)處理控制：工件表面大顆粒雜質(zhì)需提前清除，避免等離子處理不徹底；工藝參數(shù)監(jiān)控：實時記錄功率、氣體配比、真空度 / 噴頭距離，參數(shù)偏差超 ±5% 時立即停機調(diào)整；
抽樣檢測頻率：量產(chǎn)階段每批次抽樣 5%，關(guān)鍵件 100% 檢測；
時效性控制：活化后的工件需在 24 小時內(nèi)完成后續(xù)工序，防止極性基團衰減導(dǎo)致性能下降；
設(shè)備維護校準(zhǔn)：定期校準(zhǔn)真空計、氣體流量計、接觸角測量儀，確保檢測數(shù)據(jù)準(zhǔn)確。
親，如果您對等離子體表面處理機有需求或者想了解更多詳細(xì)信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統(tǒng)一服務(wù)熱線400-816-9009，普樂斯恭候您的來電！
下一篇：如何檢測等離子表面處理工藝的處理均勻性？ 上一篇：等離子表面處理工藝
“推薦閱讀”
普樂斯推薦
等離子百科
- 半導(dǎo)體專用等離子清洗機介紹
- 等離子清洗機在FPC線路板行業(yè)中的應(yīng)用
- PCB等離子清洗機是什么?一文講清原理與應(yīng)用
- 料盒式等離子清洗機的應(yīng)用場景有哪些？
- 普樂斯等離子清洗機:提升 FPC可靠性的關(guān)鍵工藝
- 普樂斯LED等離子清洗機介紹
- 增強材料粘接性能led封裝等離子清洗機-滿足高標(biāo)準(zhǔn)行業(yè)
- 半導(dǎo)體晶圓為什么要用等離子清洗機?
- 等離子清洗設(shè)備如何處理銅支架（銅引線框架）的表面處理難題
- 等離子清洗機哪家好？從專業(yè)角度推薦，普樂斯值得優(yōu)選！
蘇公網(wǎng)安備 32058302002178號
