石英管共軸介質阻擋等離子放電六種模式各自的特點

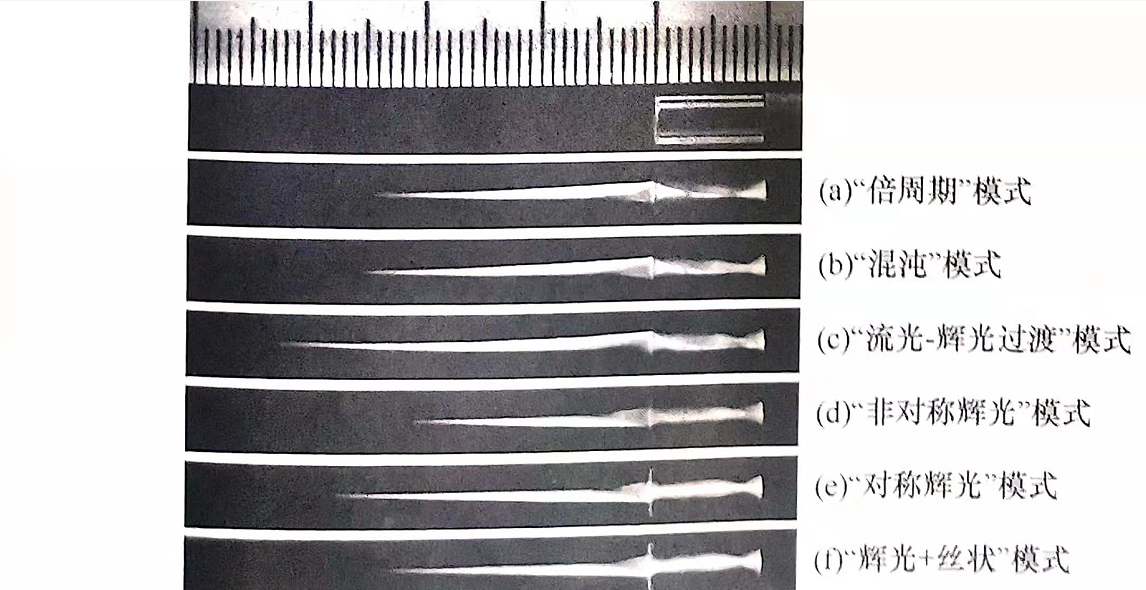

文章導讀：關于石英管DBD等離子放電，上篇文章中我們通過實驗測試，得到了外加電壓與電流的關系圖，以及所對應的等離子體羽流照片，我們可以看出石英管介質阻擋等離子放電可分為6種模式，分別是倍周期模式、混沌模式、流光-輝光過渡模式、非對稱輝光模式、對稱輝光模式、輝光+絲狀模式，本文主要介紹這六種放電模式以及各個模式的特點介紹。
關于石英管DBD等離子放電，上篇文章中我們通過實驗測試，得到了外加電壓與電流的關系圖，以及所對應的等離子體羽流照片，我們可以看出石英管介質阻擋等離子放電可分為6種模式，分別是倍周期模式、混沌模式、流光-輝光過渡模式、非對稱輝光模式、對稱輝光模式、輝光+絲狀模式，接下來普樂斯就詳細給大家介紹一下這六種放電模式以及各個模式的特點介紹：
三、“流光-輝光過渡”模式。當電壓更進一步增加后，會出現一種由流光觸發繼而形成輝光的“過渡型”放電模式。通常在一定的電壓范圍之內，放電非常穩定，典型的電流-電壓曲線如圖所示，其中的插圖能夠更清楚地顯示電流模式由流光向輝光放電的過渡。在這樣的模式下，我們獲得了zui長的等離子體羽流，須要強調的是，在上述電壓窗口范圍之內，電壓的細微變化會促使射流長度造成數毫米的改變。
一、“倍周期”模式。

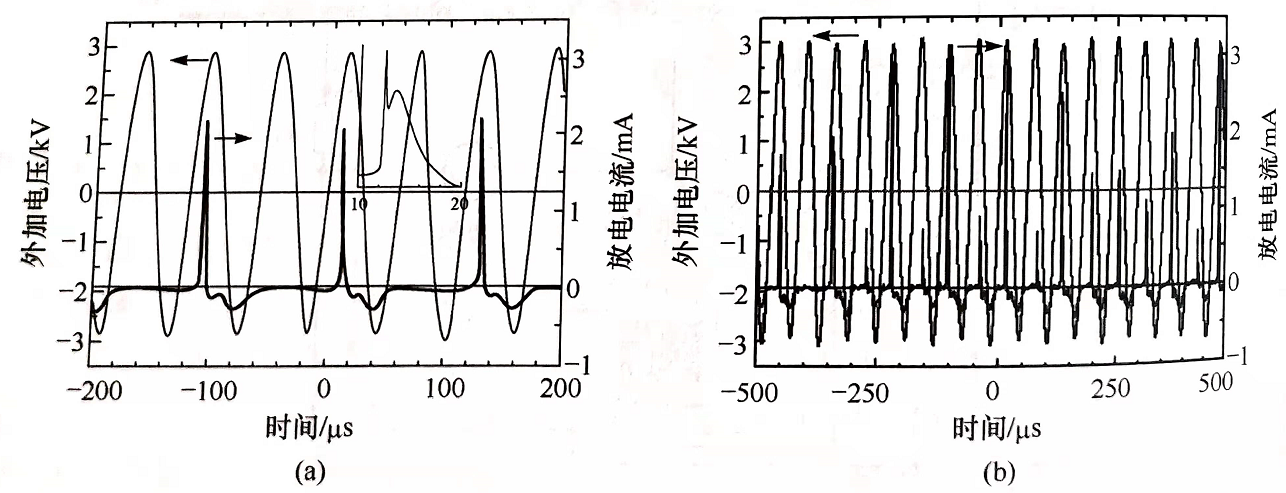

當電壓較小，臨近于維持放電的閥值時，放電電流展現出流光類型。此時放電并不是穩定的，電流曲線展現出“混沌”現象，如圖所示。在一些指定的電壓下，能夠獲得倍周期穩定的放電電流曲線。圖展示的是2倍周期電流曲線，根據不一樣的放電條件，我們也曾記錄到過3、4、6倍周期電流曲線。
當電壓較小，臨近于維持放電的閥值時，放電電流展現出流光類型。此時放電并不是穩定的，電流曲線展現出“混沌”現象，如圖所示。在一些指定的電壓下，能夠獲得倍周期穩定的放電電流曲線。圖展示的是2倍周期電流曲線，根據不一樣的放電條件，我們也曾記錄到過3、4、6倍周期電流曲線。
二、“混沌”模式。如前所述，在大部分具體情況下放電并不是穩定的，即各個周期的電流有大有小，放電造成不和諧的噪聲，等離子體羽流飄忽不定。而當電壓較小時這樣的不穩定更為凸出，圖是個典型的例子：放電電流峰的大小在各個周期內是不一樣的，有時候甚至于缺失。

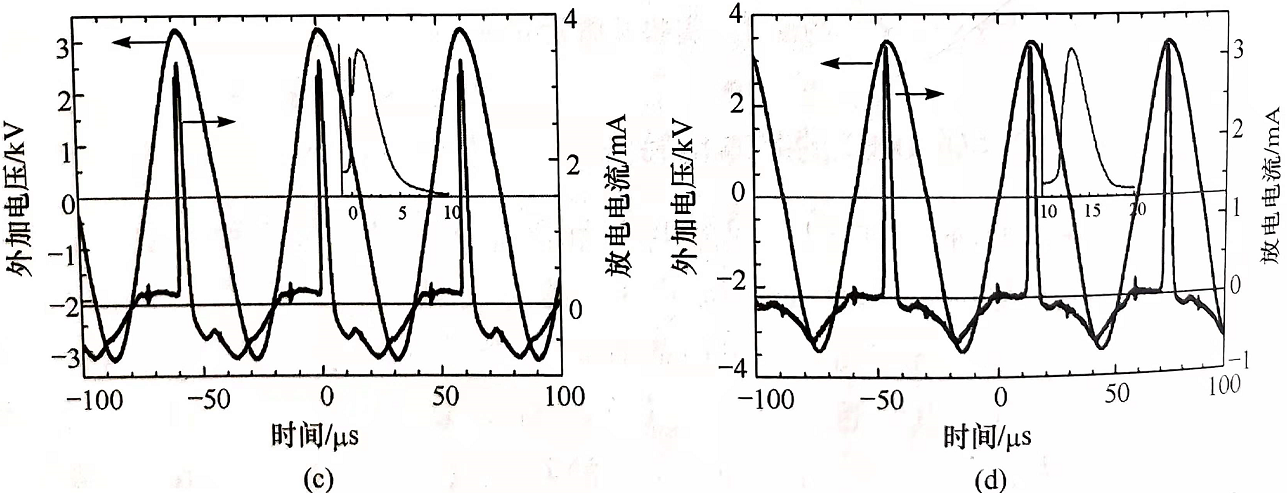

三、“流光-輝光過渡”模式。當電壓更進一步增加后，會出現一種由流光觸發繼而形成輝光的“過渡型”放電模式。通常在一定的電壓范圍之內，放電非常穩定，典型的電流-電壓曲線如圖所示，其中的插圖能夠更清楚地顯示電流模式由流光向輝光放電的過渡。在這樣的模式下，我們獲得了zui長的等離子體羽流，須要強調的是，在上述電壓窗口范圍之內，電壓的細微變化會促使射流長度造成數毫米的改變。
四、“非對稱輝光”模式。如圖所示，這時候電流曲線前導的流光尖峰基本上消失，而正半周的輝光放電電流峰值及其正、負半周的電流峰值之差達到zui大。再增加電壓，正半周的電流峰值將減小，可是峰的寬度增加，與此同時，負半周的電流也會增加，正負半周的電流波形趨于一致。該模式的電壓窗口比較寬。

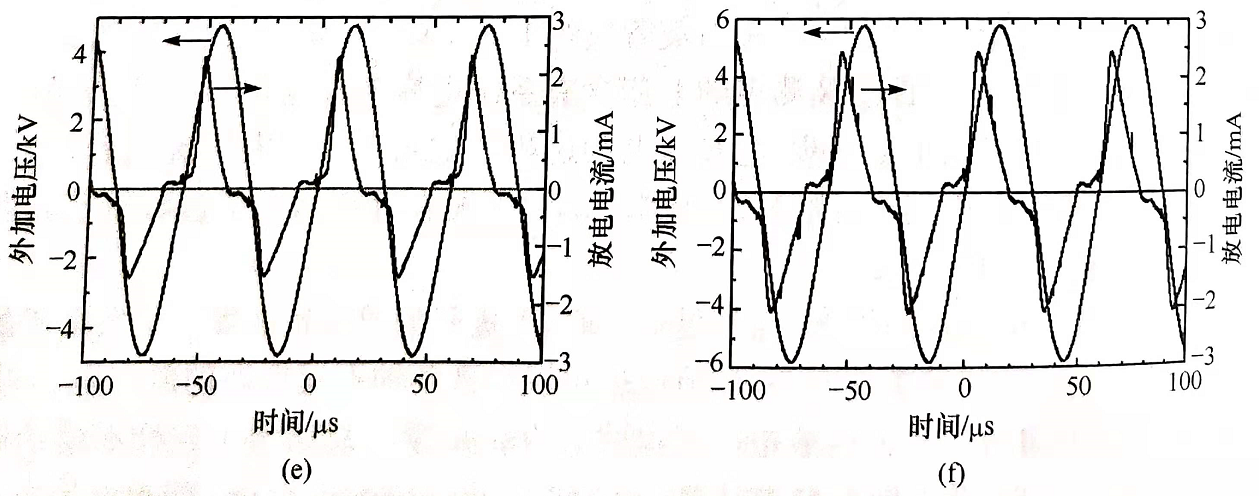

五、“對稱輝光”模式。如圖所示，這時候正、負半周的放電電流基本上對稱，放電展現出交流輝光放電的形式。一般來說，這樣的模式下獲得的羽流長度比較大，可是小于“流光-輝光過渡”模式下的長度。
六、“輝光+絲狀”模式。在對稱輝光放電模式的基礎上再增加電壓，光滑的電流曲線上出現了一些隨機分布的尖峰，如圖所示。仔細分析后發現這些電流尖峰是由于氦氣管中放電造成的強烈的紫外線透過石英管促使靠近石英管外壁的大氣電離，在管外兩個電極間的大氣中形成了絲狀放電。隨著電壓的增加，放電電流更大，放電等離子體對氣流的影響更大，出口氣流更不穩定，因而在這樣的模式下羽流也越來越不穩定。
以上就是關于石英管共軸介質阻擋等離子放電六種模式各自的特點的介紹，普樂斯電子9年專注研制等離子清洗機，等離子表面處理設備，已通過ISO9001質量體系和歐盟CE認證，為電子、半導體、汽車、yi療等領域的客戶提供清洗，活化，刻蝕，涂覆的等離子表面處理解決方案。如果您想要了解更多關于產品的詳細內容或在設備使用中有疑問，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
