等離子清洗機中交變電場對氣體放電有什么影響？
文章導讀：等離子清洗機變化的電場中，電場頻率和電極間距對放電會產生重要的影響，反應在表面處理效果上比較明顯，具體是什么原理呢？今天我們來探討一下：

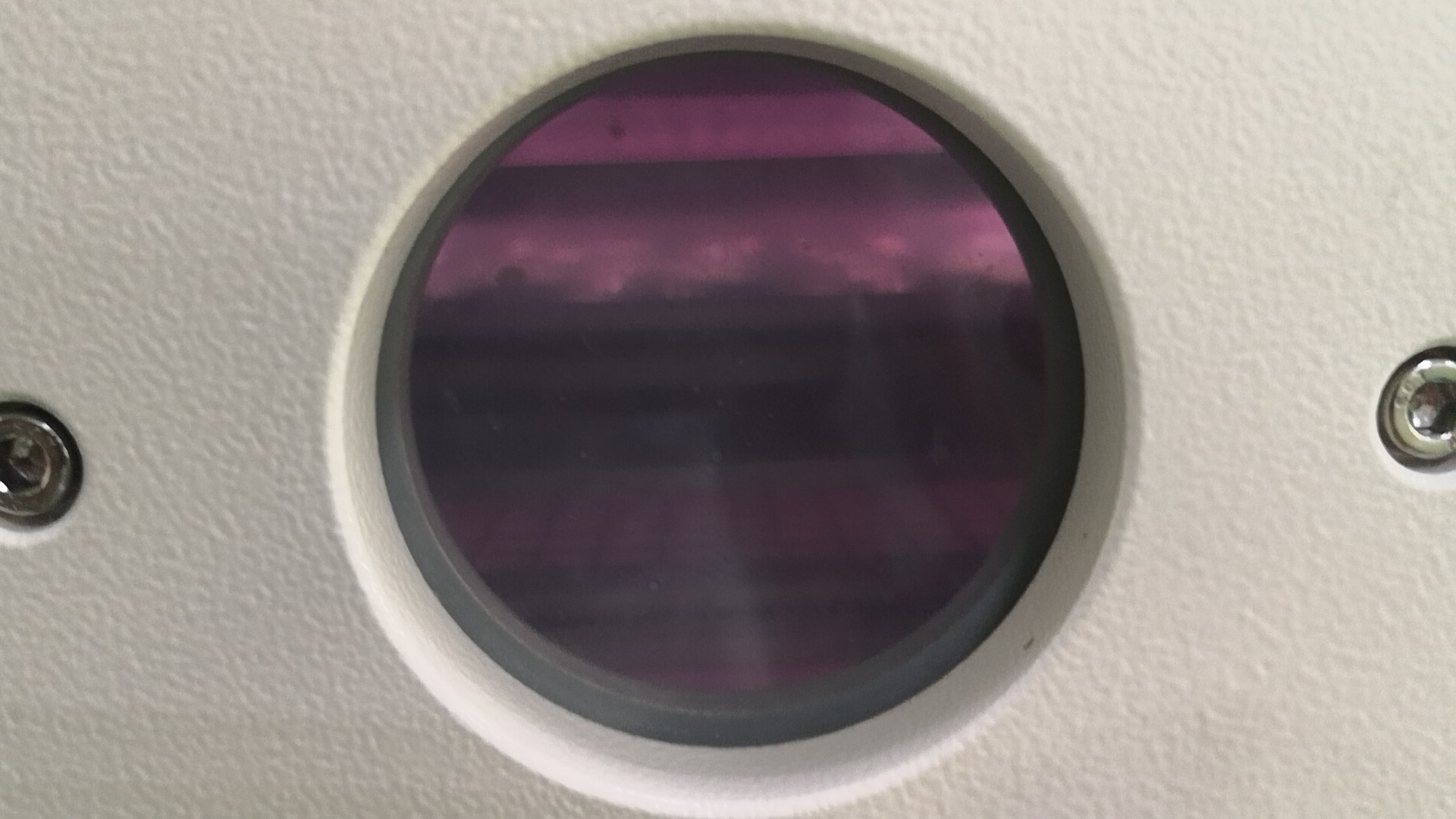

圖1 水平電極間距在40mm的放電
為了避免等離子清洗機的電場頻率對放電的影響，必須使電極間帶電粒子的四分之一周期內完全到達電極，以不形成間隙中的空間電荷；為此當給定電極間距時交變電場頻率應受到的限制，否則放電過程將受到空間電荷的影響，先考慮極板間的正離子的運動，假定交變電場E=E0cosωt，K+為正離子的遷移率（遷移率=帶電粒子速度/電場強度），經過計算得出對于給定的極間距離d，交變場最大的頻率為：
ƒmax=K+E0/2πd
如果頻率確定，則極間相應距離為：
dmax=K+E0/2πƒ
這表明當d>dmax時，則當電場改變極性之前,正離子不能到達陰極消失。在臨界狀態，即半周期內，正離子來回通過間隙一次，則臨界頻率ƒc是ƒmax的二倍。
ƒc=K+E0/πd
下2圖表示正離子在電場頻率ƒmax<ƒ<ƒc時的運動情況。
ƒmax=K+E0/2πd
如果頻率確定，則極間相應距離為：
dmax=K+E0/2πƒ
這表明當d>dmax時，則當電場改變極性之前,正離子不能到達陰極消失。在臨界狀態，即半周期內，正離子來回通過間隙一次，則臨界頻率ƒc是ƒmax的二倍。
ƒc=K+E0/πd
下2圖表示正離子在電場頻率ƒmax<ƒ<ƒc時的運動情況。

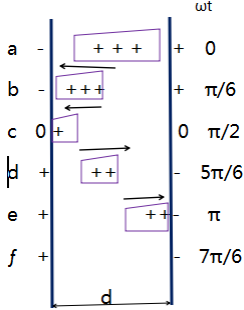

圖2 正離子空間電荷運動示意圖
a.ωt=0，電子崩中電子進人陽極，間隙中只剩下正離子，正離子以K+E速度向
陰極移動。
b.ωt=π/6，正離子移動d/3的距離。
c.ωt=π/2，正離子移動2d/3的距離，這時電場為零。
d.ωt=5π/6，電場改變極性，正離子移動改變方向。
e.ωt=π，正離子到達陽極，新陰極產新電子崩。
f. ωt=7π/6，間隙中所有正離子消失了。
由此可見，根據空間電荷的影響可以有以下三種情況：
ƒ<ƒmax時：無空間電荷積累，擊穿條件和靜態相似。
ƒmax<ƒ<ƒc：間隙中存在部分空間電荷，擊穿電壓比靜態略低。
ƒ>ƒc時，正離子的積累加強了空間電荷，離子空間電荷將在極間振蕩，擊穿電壓比靜態更低。
如果等離子清洗機的電場頻率再提高，碰撞電離產生的電子也沒有足夠的時間到達陽極，將在間隙中振蕩，并和氣體碰撞，電場足夠強時產生越來越多的電子，直到最后擊穿，因而這時可以是無極放電，因為這時的陰極過程已不起作用了。
電子在等離子清洗機的電極間的運動導致另一臨界頻率稱為截止頻率ƒce由于電子的遷移速度比離子大兩個數量級；如果電子不能到達陽極，它們將通過復合、附著或擴散而消失，擊穿將決定于損失的機制，經過計算得到截止頻率為：
ƒce=K-E0/πd
如下圖3所示在大氣壓下d=1cm的均勻電場中，等離子清洗機的交變場擊穿電壓和靜態擊穿電場之比頻率的關系。
陰極移動。
b.ωt=π/6，正離子移動d/3的距離。
c.ωt=π/2，正離子移動2d/3的距離，這時電場為零。
d.ωt=5π/6，電場改變極性，正離子移動改變方向。
e.ωt=π，正離子到達陽極，新陰極產新電子崩。
f. ωt=7π/6，間隙中所有正離子消失了。
由此可見，根據空間電荷的影響可以有以下三種情況：
ƒ<ƒmax時：無空間電荷積累，擊穿條件和靜態相似。
ƒmax<ƒ<ƒc：間隙中存在部分空間電荷，擊穿電壓比靜態略低。
ƒ>ƒc時，正離子的積累加強了空間電荷，離子空間電荷將在極間振蕩，擊穿電壓比靜態更低。
如果等離子清洗機的電場頻率再提高，碰撞電離產生的電子也沒有足夠的時間到達陽極，將在間隙中振蕩，并和氣體碰撞，電場足夠強時產生越來越多的電子，直到最后擊穿，因而這時可以是無極放電，因為這時的陰極過程已不起作用了。
電子在等離子清洗機的電極間的運動導致另一臨界頻率稱為截止頻率ƒce由于電子的遷移速度比離子大兩個數量級；如果電子不能到達陽極，它們將通過復合、附著或擴散而消失，擊穿將決定于損失的機制，經過計算得到截止頻率為：
ƒce=K-E0/πd
如下圖3所示在大氣壓下d=1cm的均勻電場中，等離子清洗機的交變場擊穿電壓和靜態擊穿電場之比頻率的關系。

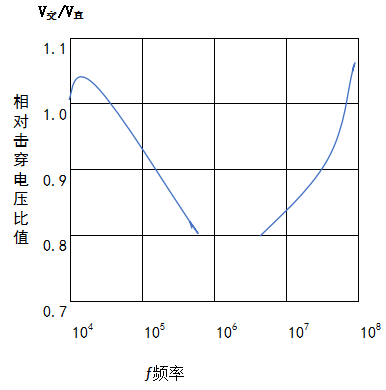

圖3 交變場擊穿電壓和靜態擊穿電場之比頻率的關系
等離子清洗機在交變場情況下，擊穿電壓和氣壓的關系也與靜態不同，巴邢定律在較高的頻率下不再適用。目前,交變電場產生等離子體的方式在工業應用與研究中被廣泛應用.。比如大氣壓低溫等離子體放電用中頻電源、低氣壓射頻電源以及微波源等等。
