流水線式等離子清洗機介紹（1）
文章導讀：流水線式等離子清洗機是專為工業生產線設計的連續化、自動化等離子表面處理設備，也常被稱為在線式/通過式等離子清洗機，核心特點是能無縫嵌入產線的物料輸送環節，實現工件 “進料 - 處理 - 出料” 的全自動化連續作業，無需人工中轉，是汽車、電子、包裝等規?；圃祛I(lǐng)域的主流選擇。
流水線式等離子清洗機是專為工業生產線設計的連續化、自動化等離子表面處理設備，也常被稱為在線式/通過式等離子清洗機，核心特點是能無縫嵌入產線的物料輸送環節，實現工件 “進料 - 處理 - 出料” 的全自動化連續作業，無需人工中轉，是汽車、電子、包裝等規?；圃祛I(lǐng)域的主流選擇。
一、核心結構與自動化設計

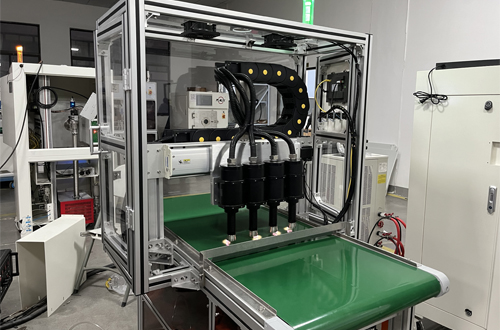

流水線式等離子清洗機的結構圍繞 “適配產線連續作業” 設計，主要由等離子發生單元、輸送單元、控制單元、輔助單元四部分組成：
1、等離子發生單元
這是設備的核心，包含高頻高壓電源、電極系統和噴頭/腔體模塊。

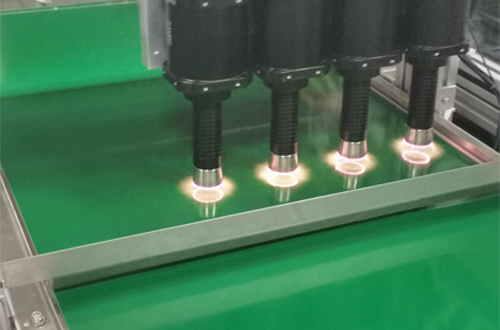

常壓型設備多采用多噴嘴陣列噴頭（可定制單排 / 雙排、寬幅 100-1000mm），部分配備旋轉噴頭或多角度射流嘴，能覆蓋工件的平面、輕度曲面
真空型流水線設備則采用連續式真空腔體，通過密封閘閥實現工件的連續進腔 / 出腔，兼顧真空處理的均勻性和產線效率。
2、輸送單元適配產線
主流采用皮帶輸送機或鏈條輸送機，輸送速度可在 0.1-5m/min 范圍內無級調節，適配不同工件的處理時間要求。部分高端機型還配備伺服定位模組，可實現工件的精準停位處理；針對輕薄工件（如 PCB 板、薄膜），會加裝防靜電裝置和壓料輥，避免輸送過程中偏移或靜電吸附雜質。
3、控制單元
搭載 PLC + 觸摸屏的智能控制系統，可預設并存儲多套工藝參數（功率、氣體流量、輸送速度、處理距離等），支持與產線的 MES 系統對接，實現工藝數據的實時上傳和追溯。同時具備故障自診斷功能，若出現氣體壓力異常、等離子體熄滅、輸送卡料等問題，系統會自動停機并報警，保障產線安全。
4、輔助單元
包含氣源處理系統（調壓、過濾、混合）、排氣 / 除塵系統（處理等離子反應產生的微量氣體）、安全防護系統（防護罩、急停按鈕、漏電保護）。針對熱敏材料處理，部分機型還配備冷卻模塊，通過水冷或風冷降低噴頭 / 等離子射流的溫度，避免工件受熱變形。
二、核心工作原理
流水線式等離子清洗機的表面處理原理與常規等離子清洗機一致，即通過電離氣體產生等離子體，利用物理轟擊 + 化學反應實現工件表面的清洗、活化、刻蝕，核心差異在于 **“連續化處理的工藝適配”**：
等離子體產生：電源向電極施加能量，電離氬氣、氧氣、氮?dú)獾裙ぷ鳉怏w，形成包含電子、離子、自由基的等離子體；
連續化處理：工件通過輸送單元?jiǎng)蛩龠M(jìn)入等離子作用區域，常壓型設備的等離子射流直接噴射到工件表面，真空型設備則在連續真空腔體內完成等離子包覆處理；
表面作用：等離子體的高能粒子剝離工件表面的油污、脫模劑、氧化層等污染物，同時引入極性基團（如 - OH、-COOH）或形成納米級粗糙結構，提升表面能和附著力；
出料回收：處理后的工件隨輸送單元離開等離子區域，直接進入后續的涂膠、涂裝、粘接等工序，實現產線無縫銜接。
流水線式等離子清洗機的結構圍繞 “適配產線連續作業” 設計，主要由等離子發生單元、輸送單元、控制單元、輔助單元四部分組成：
1、等離子發生單元
這是設備的核心，包含高頻高壓電源、電極系統和噴頭/腔體模塊。
常壓型設備多采用多噴嘴陣列噴頭（可定制單排 / 雙排、寬幅 100-1000mm），部分配備旋轉噴頭或多角度射流嘴，能覆蓋工件的平面、輕度曲面
真空型流水線設備則采用連續式真空腔體，通過密封閘閥實現工件的連續進腔 / 出腔，兼顧真空處理的均勻性和產線效率。
2、輸送單元適配產線
主流采用皮帶輸送機或鏈條輸送機，輸送速度可在 0.1-5m/min 范圍內無級調節，適配不同工件的處理時間要求。部分高端機型還配備伺服定位模組，可實現工件的精準停位處理；針對輕薄工件（如 PCB 板、薄膜），會加裝防靜電裝置和壓料輥，避免輸送過程中偏移或靜電吸附雜質。
搭載 PLC + 觸摸屏的智能控制系統，可預設并存儲多套工藝參數（功率、氣體流量、輸送速度、處理距離等），支持與產線的 MES 系統對接，實現工藝數據的實時上傳和追溯。同時具備故障自診斷功能，若出現氣體壓力異常、等離子體熄滅、輸送卡料等問題，系統會自動停機并報警，保障產線安全。
4、輔助單元
包含氣源處理系統（調壓、過濾、混合）、排氣 / 除塵系統（處理等離子反應產生的微量氣體）、安全防護系統（防護罩、急停按鈕、漏電保護）。針對熱敏材料處理，部分機型還配備冷卻模塊，通過水冷或風冷降低噴頭 / 等離子射流的溫度，避免工件受熱變形。
二、核心工作原理
流水線式等離子清洗機的表面處理原理與常規等離子清洗機一致，即通過電離氣體產生等離子體，利用物理轟擊 + 化學反應實現工件表面的清洗、活化、刻蝕，核心差異在于 **“連續化處理的工藝適配”**：
等離子體產生：電源向電極施加能量，電離氬氣、氧氣、氮?dú)獾裙ぷ鳉怏w，形成包含電子、離子、自由基的等離子體；
連續化處理：工件通過輸送單元?jiǎng)蛩龠M(jìn)入等離子作用區域，常壓型設備的等離子射流直接噴射到工件表面，真空型設備則在連續真空腔體內完成等離子包覆處理；
表面作用：等離子體的高能粒子剝離工件表面的油污、脫模劑、氧化層等污染物，同時引入極性基團（如 - OH、-COOH）或形成納米級粗糙結構，提升表面能和附著力；
出料回收：處理后的工件隨輸送單元離開等離子區域，直接進入后續的涂膠、涂裝、粘接等工序，實現產線無縫銜接。
親，如果您對等離子體表面處理機有需求或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
